높은 부하 용량과 부드러운 회전을 갖춘 컨베이어 롤러 공장 직접 제작

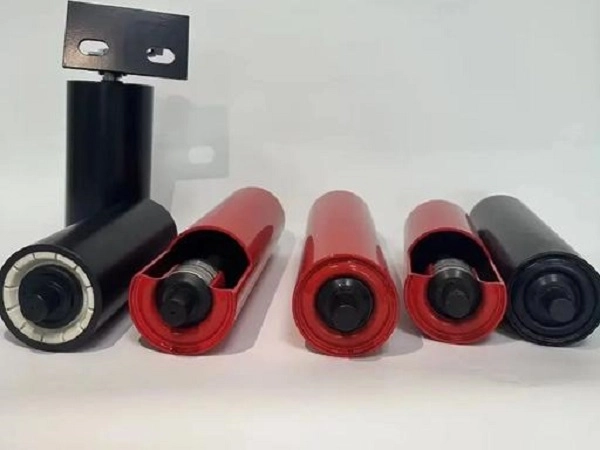

유펑컨베이어 롤러컨베이어 아이들러라고도 알려진 은 벨트 컨베이어 시스템에 사용되는 하중 지지 및 안내 구성 요소입니다. 이는 적재된 벨트를 지지하고 주행 저항을 감소시키며 지속적인 자재 운송 중에 안정적인 벨트 이동을 유지하는 데 도움을 줍니다.

유펑은 산업용 제품을 제조합니다. 롤러두꺼운 벽으로 된 강철 튜브, 솔리드 샤프트, 정밀 베어링 및 다층 밀봉 구조를 사용합니다. 제품 범위에는 광업, 시멘트, 항만, 발전소, 화학 시설 및 기타 벌크 자재 취급 분야를 위한 표준 강철 롤러, HDPE 부식 방지 롤러, PU 임팩트 롤러, 트로프 롤러, 리턴 롤러, 자동 정렬 롤러 및 나선형 자동 청소 롤러가 포함됩니다.

롤러 구성은 벨트 폭, 재료 덩어리 크기, 적재 충격, 작동 환경 및 컨베이어 구조에 따라 선택해야 합니다. YUFENG은 프로젝트별 요구 사항에 맞게 다양한 직경, 쉘 재료, 베어링 구성 및 씰링 구조를 제공합니다.

작업조건별 롤러 종류

쉘 재질과 구조 설계는 롤러 부하 용량, 내식성, 충격 흡수 및 작동 수명에 직접적인 영향을 미칩니다. YUFENG은 다양한 컨베이어 환경에 맞는 여러 롤러 구성을 제공합니다.

롤러 유형	핵심특성	적용 가능한 근무 조건
탄소강 컨베이어 롤러	높은 하중 지지력, 강한 충격 저항 및 안정적인 운영 비용	광산, 시멘트 공장, 화력 발전소 및 대형 자재 운송
HDPE 플라스틱 컨베이어 롤러	가볍고 녹슬지 않으며 산 및 알칼리에 강하고 주행 소음이 적습니다.	해안 항구, 화학 공장 및 습한 노천 광산 환경
PU 래깅 임팩트 롤러	탄성 PU 버퍼 링은 재료 충격을 흡수하고 벨트 손상을 줄입니다.	크러셔 배출 지점 및 충격이 심한 자재 적재 영역

탄소강 롤러는 구조적 강도로 인해 중부하 운반에 일반적으로 사용됩니다. HDPE 롤러는 부식, 염수 분무 또는 화학 물질 노출이 우려되는 곳에 더 적합합니다. PU 임팩트 롤러는 크거나 날카로운 재료가 컨베이어 벨트에 집중된 충격력을 생성할 수 있는 로딩 지점에 배치됩니다.

Roller Specifications for Different Conveyor Systems

유펑는 76, 89, 108, 114, 133, 168, 194 및 219mm의 표준 롤러 외경을 공급합니다. 롤러는 약 500~2400mm의 컨베이어 벨트 폭에 맞출 수 있으며, 롤러 길이와 벽 두께는 컨베이어 프레임 도면 및 하중 요구 사항에 따라 사용할 수 있습니다.

롤러 제품군은 일반적인 DTII 및 TD75 컨베이어 구조와 호환되며 직물 컨베이어 벨트, 강철 코드 컨베이어 벨트, 측벽 컨베이어 벨트 및 파이프 컨베이어 벨트와 함께 사용할 수 있습니다.

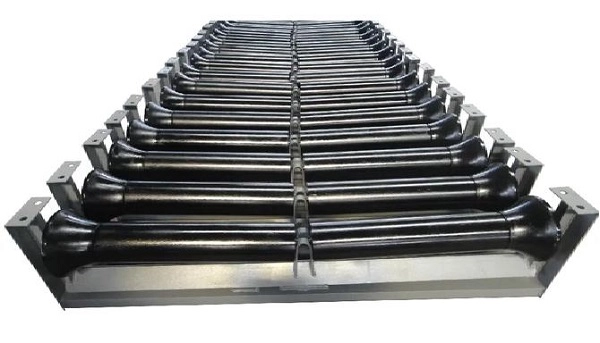

구성

여물통 운반 롤러

트로프 롤러 세트는 일반적으로 3개의 롤러를 사용하여 30°, 35° 또는 45° 운반용 트로프를 형성합니다. 이는 적재된 상부 벨트를 지지하고 석탄, 모래, 석회석 및 기타 벌크 자재 운송에 필요한 벨트 모양을 유지하는 데 도움이 됩니다.

PU 래깅 임팩트 롤러

PU 탄성 링은 롤러 본체 주위에 설치되어 재료 로딩 지점에서 충격 에너지를 흡수합니다. 이는 컨베이어 벨트에 집중된 충격을 줄이고 분쇄기 배출 및 기타 고낙하 응용 분야에 적합합니다.

자동 정렬 롤러

자동 정렬 롤러는 양쪽에 가이드 롤러를 사용하여 작동 중 벨트 편차를 수정하는 데 도움을 줍니다. 이는 재료 누출과 가장자리 마모를 줄이기 위해 지속적인 벨트 정렬이 중요한 긴 컨베이어 라인에 일반적으로 설치됩니다.

평행 롤러 반환

리턴 롤러는 무부하된 하부 벨트가 구동 섹션을 향해 다시 이동할 때 이를 지지합니다. 표준 평행 롤러는 기존 리턴 섹션에 사용할 수 있으며, V형 리턴 배열은 추가적인 벨트 추적 지원을 제공할 수 있습니다.

HDPE 부식 방지 롤러

HDPE 쉘은 기존 탄소강처럼 녹슬지 않으며 염수 분무, 습기 및 선택된 화학 매체에 대한 저항성을 제공합니다. 해안 터미널, 화학 공장 및 기타 부식성 운영 환경에 적합합니다.

나선형 자체 청소 롤러

나선형 롤러 표면은 끈끈한 점토, 젖은 모래 및 벨트에 달라붙을 수 있는 기타 물질을 제거하는 데 도움이 됩니다. 이 설계는 롤러 주위에 재료가 쌓이는 것을 줄이고 습식 운반 응용 분야에서 롤러 막힘 위험을 낮출 수 있습니다.

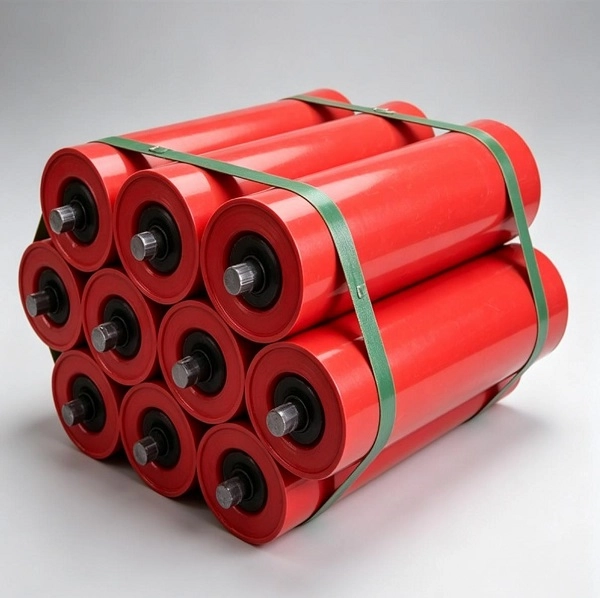

재료 및 롤러 구조

유펑은 예상 하중 및 작동 환경에 따라 롤러 쉘, 샤프트, 베어링 및 씰링 구성 요소를 선택합니다. 이러한 구성 요소의 조합에 따라 롤러의 주행 저항, 밀봉 성능 및 서비스 수명이 결정됩니다.

롤러 쉘

탄소강 롤러는 Q235 강철 튜브를 사용할 수 있고 HDPE 롤러는 처녀 HDPE 재료를 사용할 수 있습니다. 추가 내식성이 필요한 응용 분야에는 스테인레스 스틸 304 쉘 구조도 제공됩니다.

롤러 샤프트

45# 견고한 냉간 압연 강철 샤프트는 표준 고강도 구조에 사용됩니다. 견고한 샤프트는 지속적인 하중 하에서 굽힘 및 변형에 대한 저항력을 제공합니다.

베어링

C3 클리어런스의 깊은 홈 볼 베어링을 사용하여 부드러운 회전을 지원합니다. 프로젝트 요구 사항에 따라 국내 고정밀 베어링과 수입 SKF 또는 FAG 베어링을 선택할 수 있습니다.

씰링 시스템

롤러는 고무 접촉 씰과 결합된 다중 채널 나일론 미로 구조를 사용할 수 있습니다. 씰링 배열은 먼지와 물이 베어링 구멍으로 들어가는 것을 줄이고 베어링 주위에 윤활 그리스를 유지하도록 설계되었습니다.

맞춤형 롤러 옵션

다양한 컨베이어 프로젝트에는 다양한 롤러 치수와 구성이 필요합니다. YUFENG은 벨트 폭, 프레임 치수, 재료 특성 및 환경 조건에 따라 롤러를 맞춤화할 수 있습니다.

쉘 소재

사용 가능한 옵션에는 다양한 하중 및 부식 요구 사항에 맞는 Q235 탄소강, HDPE 및 304 스테인리스강이 포함됩니다.

표면 처리

표면 옵션에는 정전기 분말 코팅, 용융 아연 도금 및 전체 PU 래깅이 포함됩니다. 부식, 충격 및 서비스 요구 사항에 따라 적절한 처리를 선택할 수 있습니다.

씰링 구조

이중 및 삼중 복합 미로 밀봉 구조는 다양한 먼지 및 물 노출 수준의 응용 분야에 사용할 수 있습니다.

베어링 구성

필요한 운영 성과 및 프로젝트 예산에 따라 국내 고정밀 베어링 또는 수입 SKF/FAG C3 베어링을 지정할 수 있습니다.

특별 근무 조건

특수 지하 광산 및 기타 까다로운 환경을 위해 저온, 난연성 및 정전기 방지 롤러 구성을 공급할 수 있습니다.

지원 액세서리

유펑은 또한 컨베이어 구조에 따라 일치하는 롤러 브래킷과 지지 프레임을 공급할 수 있어 시스템 설치 중 구성 요소 일치를 단순화합니다.

연속 작업을 위한 롤러 성능

컨베이어 롤러는 벨트가 작동하는 동안 지속적으로 작동하므로 베어링 보호, 회전 저항 및 동심도는 중요한 구매 고려 사항입니다. YUFENG는 일관된 롤러 형상과 작동 성능을 유지하기 위해 제어된 가공 및 조립 공정을 사용합니다.

성능 항목	표준 요구 사항	테스트 표준
회전 저항 계수	≤0.008	ISO 15365
먼지 및 물 유입 등급	IP65	IP 테스트 표준
정격 부하 수명	≥30,000 근무 시간	공장 가속 노화 테스트
롤러 쉘 동심도	0.5mm 이하	다이얼 표시기 테스트
베어링 안티에이징 타임	≥5,000시간 고온 테스트	내부 연구실 테스트
축방향 정하중 용량	변형 없이 정격 하중의 1.5배	정압 테스트

실제 성능은 롤러 직경, 쉘 두께, 베어링 선택, 하중, 벨트 속도 및 작동 환경에 따라 달라집니다. 선택한 롤러 구성에 따라 공장 테스트 데이터가 제공될 수 있습니다.

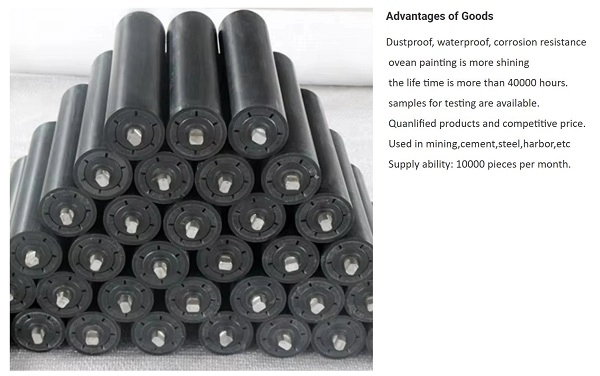

품질 관리 및 제조 표준

유펑 컨베이어 롤러는 CEMA, GB/T 10595 및 ISO 15365를 포함하여 해당 컨베이어 장비 요구 사항과 관련 국제 및 국내 표준에 따라 제조됩니다. 해당 광산 및 수출 제품은 해당 검사 및 인증 문서와 함께 제공될 수도 있습니다.

사용 가능한 품질 문서에는 롤러 구성 및 대상 시장에 따라 ISO 9001 품질 관리 인증, CE 문서, SGS 원자재 검사 보고서, 탄광 안전 테스트 문서, 공장 회전 저항 및 서비스 수명 테스트 보고서가 포함될 수 있습니다.

조립 전 원자재 검사

롤러의 신뢰성은 강철 튜브, 샤프트, 베어링 및 밀봉 부품의 품질에 크게 좌우됩니다. YUFENG는 조기 베어링 고장, 샤프트 변형 및 쉘 결함의 위험을 줄이기 위해 조립 공정에 들어가기 전에 들어오는 재료를 검사합니다.

강철 튜브 검사

강철 튜브의 치수 일관성과 구조적 품질을 검사합니다. 벽이 얇거나 부적합한 재활용 튜브는 표준 고강도 롤러 생산에 허용되지 않습니다.

샤프트 검사

솔리드 샤프트의 치수와 가공 정확도를 검사하여 올바른 베어링 위치 지정과 롤러 동심도를 유지합니다.

베어링 검사

조립하기 전에 베어링의 회전 특성과 적용 가능한 성능 요구 사항을 확인합니다.

조립검사

완성된 롤러는 출시 전 회전 저항 및 관련 샘플링 테스트를 거칩니다. 이는 배송 전에 비정상적인 작동 저항, 밀봉 문제 또는 조립 편차를 식별하는 데 도움이 됩니다.

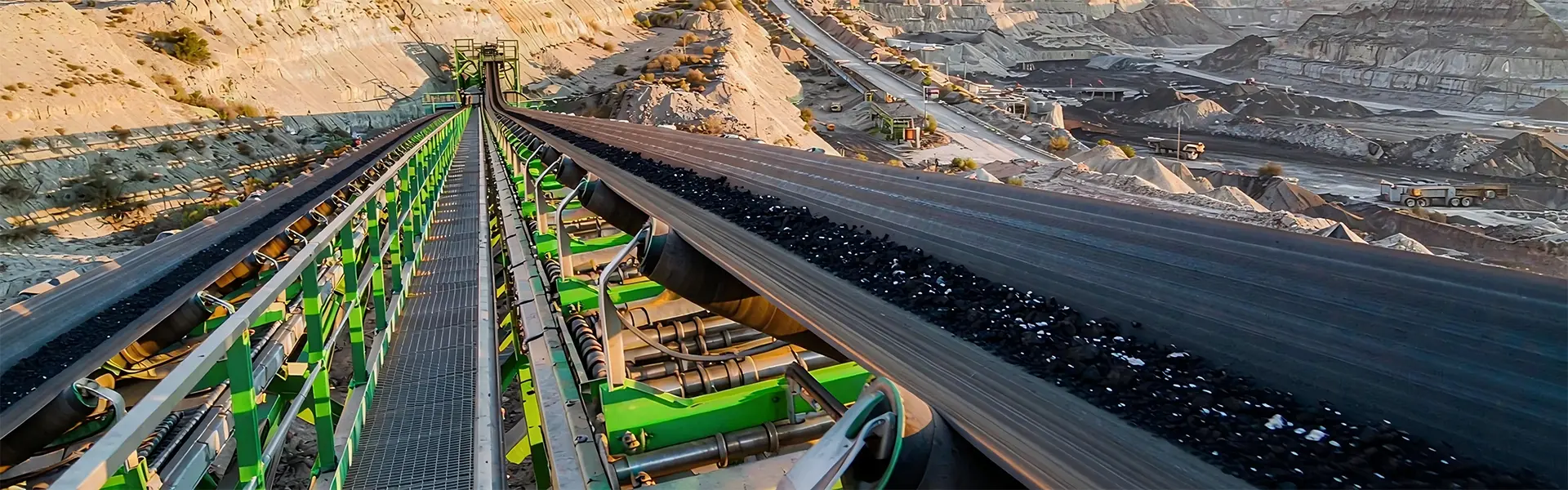

대량 자재 운반에 적용

유펑 롤러는 지속적인 벌크 자재 처리가 필요한 산업 전반에 사용되는 벨트 컨베이어 시스템용으로 설계되었습니다. 롤러 종류와 재질은 이송 환경과 벨트 구조에 따라 선택됩니다.

광업 및 채석

탄소강 트로프 롤러, 임팩트 롤러 및 자동 정렬 롤러는 하중이 크고 재료 충격이 큰 석탄, 광석, 석회석 및 골재 운반 시스템에 사용됩니다.

시멘트 및 건축 자재

롤러는 파쇄 및 시멘트 생산 라인 전반에 걸쳐 석회석, 클링커, 모래, 자갈 및 기타 연마재의 지속적인 운송을 지원합니다.

항구 및 벌크 터미널

HDPE 부식 방지 롤러는 습기와 염수 분무로 인해 기존 강철 부품의 부식이 가속화될 수 있는 해안 환경에 적합합니다.

화학공장

컨베이어 구성품이 습기나 선택된 부식성 화학 환경에 노출되는 경우 HDPE 또는 스테인리스 스틸 롤러 구조를 고려할 수 있습니다.

발전 및 산업 플랜트

튼튼한 강철 롤러와 임팩트 롤러는 온도와 재료 특성에 따라 석탄, 재, 슬래그 및 기타 벌크 재료 운송 시스템을 지원할 수 있습니다.

설치 및 롤러 교체

유펑 컨베이어 롤러는 컨베이어 프레임을 복잡하게 수정하지 않고도 일상적인 설치 및 교체가 가능한 실용적인 샤프트 및 브래킷 구조를 사용합니다.

새로운 컨베이어 설치

롤러 지지 브래킷은 설계 간격에 따라 컨베이어 프레임에 고정됩니다. 그런 다음 롤러 샤프트를 브래킷 장착 구멍에 맞추고 지정된 핀이나 볼트로 고정합니다. 완성된 롤러는 비정상적인 저항 없이 자유롭게 회전해야 합니다.

마모된 롤러 교체

유지보수 전에 컨베이어를 정지하고 전원으로부터 분리해야 합니다. 샤프트 잠금 부품을 제거한 후 손상된 롤러를 제거하고 새 장치로 교체할 수 있습니다. 컨베이어를 다시 사용하기 전에 회전을 점검해야 합니다.

임팩트 롤러 레이아웃

크러셔 적재 영역의 경우, 충격력을 분산시키고 집중된 벨트 손상을 줄이기 위해 적재 지점의 약 5m 내에 PU 충격 롤러 그룹 3~5개를 배열할 수 있습니다.

적합한 컨베이어 시스템 제품

유펑은 협력 조달이 필요한 프로젝트를 위해 기타 대량 자재 취급 구성 요소와 함께 롤러를 공급합니다. 동일한 컨베이어 설계 및 작동 조건에 따라 일치하는 제품을 선택할 수 있습니다.

컨베이어 벨트 시리즈

사용 가능한 벨트에는 직물 컨베이어 벨트, 스틸 코드 컨베이어 벨트, 측벽 컨베이어 벨트, 파이프 컨베이어 벨트, 패턴 벨트 및 러프탑 벨트가 포함됩니다.

롤러 액세서리

컨베이어 프레임 구성에 따라 적합한 쓰루, 리턴, 자동 정렬 및 임팩트 롤러 브래킷과 지지 스탠드가 제공될 수 있습니다.

고무 액세서리

컨베이어 설치 및 유지 관리를 위해 내마모성 고무 시트, 컨베이어 스커트, 수리 접착제 및 패치 재료를 사용할 수 있습니다.

HDPE 파이프라인 제품

광업 및 산업 프로젝트의 보조 유체 운송 요구 사항을 위해 HDPE 수도관 및 준설 파이프를 공급할 수 있습니다.

맞춤 가공

롤러 직경, 벽 두께, 샤프트 치수 및 밀봉 구조는 고객 도면 및 작업 조건 요구 사항에 따라 조정될 수 있습니다.

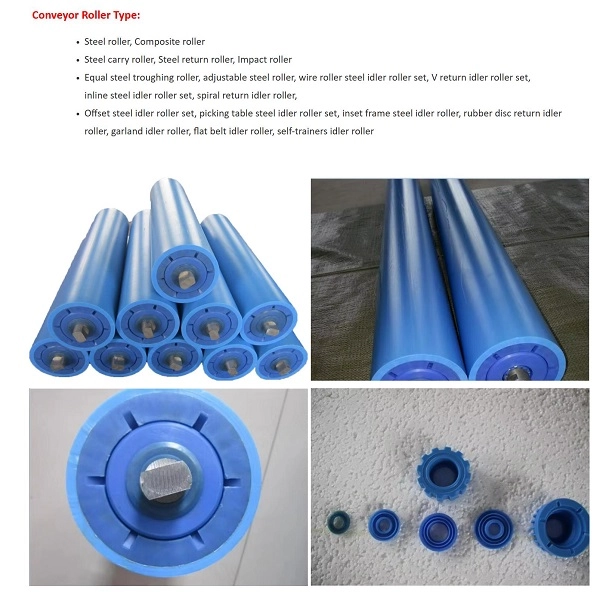

국제 발송물 포장

유펑은 롤러 직경, 무게, 재질에 따라 다양한 포장 구조를 사용하여 운송 중 충돌, 습기 및 표면 손상을 줄입니다.

소구경 롤러

76, 89 및 108mm 롤러는 강철 와이어로 묶을 수 있으며, 양쪽 샤프트 끝에 보호 캡을 장착하고 나무 케이스에 포장할 수 있습니다.

대구경 롤러

168, 194 및 219mm 무거운 롤러를 나무 팔레트에 배치하고 보호용 플라스틱 필름으로 포장한 후 컨테이너 운송을 위해 고정할 수 있습니다.

HDPE 롤러

HDPE 롤러는 완충재로 분리되어 취급 시 표면 충돌과 변형을 줄일 수 있습니다.

저장 요구 사항

롤러는 권장 적재 높이가 1.2m 이하인 팔레트에 수평으로 보관해야 합니다. 옥외 보관 시에는 방수 덮개를 사용하고 비와 직사광선에 장기간 노출되지 않도록 해야 합니다.

올바른 컨베이어 롤러를 선택하는 방법

정확한 롤러 선택을 위해 구매자는 일치하는 컨베이어 벨트 폭, 필요한 롤러 외경, 롤러 유형, 작업 환경, 재료 특성 및 주문 수량을 제공해야 합니다. 충격 적용의 경우 재료 덩어리 크기와 적재 높이도 필요한 충격 흡수 용량을 결정하므로 중요합니다.

유펑은 이러한 작동 매개변수를 기반으로 적합한 롤러 구성을 권장하고 확인된 사양에 따라 공장 견적을 제공할 수 있습니다.

유펑 롤러 제조 지원

유펑은 광산, 시멘트, 항만, 화학 및 기타 운반 응용 분야를 위한 산업용 롤러 및 관련 벌크 자재 취급 부품을 제조합니다. 제품군에는 표준 강철 롤러, HDPE 롤러, PU 임팩트 롤러 및 다양한 컨베이어 구조를 위한 특수 롤러 구성이 포함됩니다.

대량 주문의 경우 YUFENG에서는 사양 확인, 맞춤형 가공, 원자재 검사, 공장 테스트, 수출 포장 및 기술 지원을 제공합니다. 컨베이어 롤러는 또한 프로젝트 조달 조정을 위해 컨베이어 벨트, 브래킷, 고무 부속품 및 HDPE 파이프라인 제품과 함께 공급될 수도 있습니다.

롤러 견적 요청

정확한 견적을 받으려면 일치하는 컨베이어 벨트 폭, 롤러 외경, 트러프, 임팩트, 자동 정렬 또는 복귀와 같은 롤러 유형, 작업 환경, 총 수량 및 대상 포트를 제공하십시오. 가능한 경우 사양 일치를 위해 컨베이어 프레임 도면이나 기존 롤러 치수도 제공될 수 있습니다.

유펑 글로벌 연락처 정보

이메일: jayce@yuphengbelt.com

WhatsApp/위챗/모바일: +86 15318787602

공장 주소:중국 산둥성 칭다오 ETDZ 샤거우 마을

View as

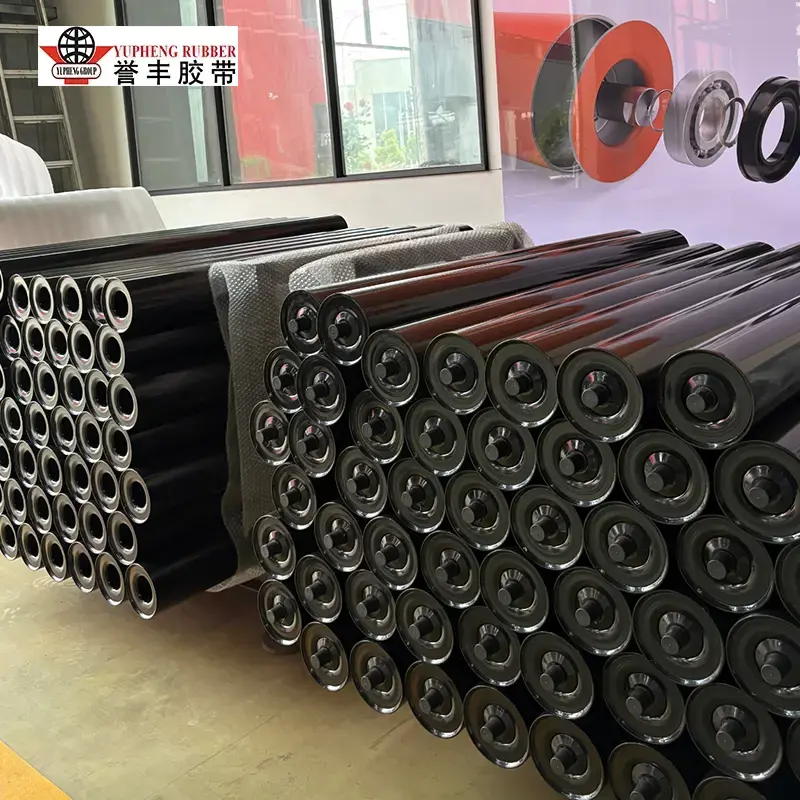

트로핑 아이들러 롤러

대용량 벌크 자재 운반용으로 제작된 YUFENG Troughing Idler Roller는 광산, 화력, 시멘트, 곡물 및 항구 컨베이어 시스템을 위한 안정적인 벨트 지지 및 하중 운반 기능을 제공합니다. CEMA, ISO 및 MT/T 821 표준에 따라 제조된 이 제품은 다층 미로 밀봉 기능을 갖추고 있어 먼지, 물, 슬러리로부터 베어링을 보호합니다. 맞춤형 운반 요구 사항에 맞게 20°, 35° 및 45° 홈통 각도로 제공됩니다.

더보기 >> 문의 보내기 >>

동일한 길이의 트로핑 아이들러 롤러

대칭형 3개의 롤러 지원을 통해 YUFENG Equal Length Troughing Idler Roller는 대량 자재 컨베이어를 위한 안정적인 운반 솔루션이 됩니다. 광산, 화력, 시멘트, 곡물 및 항만 응용 분야용으로 설계된 이 제품은 다층 미로 밀봉 기능을 갖추고 있어 먼지, 물, 슬러리로부터 내부 베어링을 보호합니다. 안정적인 대용량 운반을 위해 20°, 35° 및 45° 홈통 각도를 사용할 수 있습니다.

더보기 >> 문의 보내기 >>

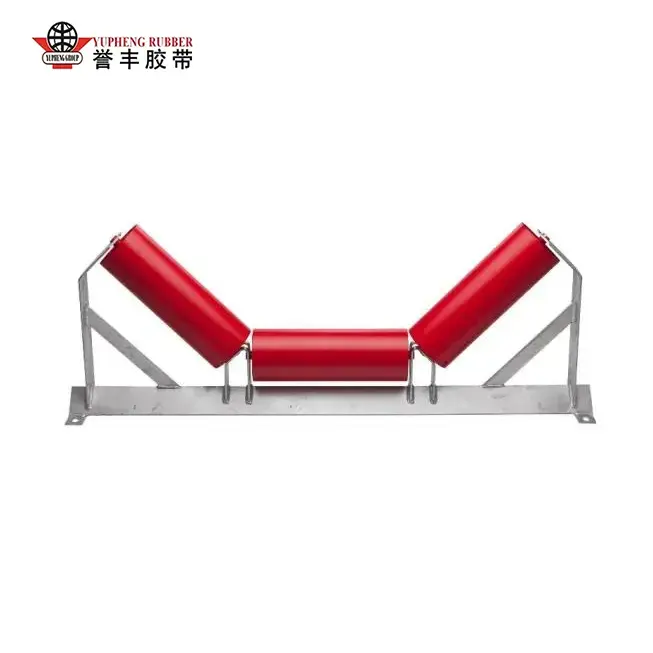

헤비 듀티 트로핑 아이들러 롤러
