효율적인 대량 자재 취급을 위한 공장 가격 클리트 및 측벽 컨베이어 벨트

유펑 클리트 및 측벽 컨베이어 벨트주름진 측벽 컨베이어 벨트 또는 급경사 컨베이어 벨트라고도 알려진 는 기존의 평벨트가 충분한 리프팅 높이를 제공할 수 없거나 자재의 롤백을 방지할 수 없는 대량 자재를 운반하도록 설계되었습니다. 벨트는 베이스 벨트, 주름진 측벽 및 가로 클리트로 구성되며, 이는 열간 경화를 통해 통합됩니다.

유펑은 다양한 운반 거리, 자재 중량 및 설치 레이아웃을 위한 EP 패브릭 및 스틸 코드 강화 구조를 제공합니다. 사용 가능한 설계는 수평, 경사 및 수직 운반을 지원하므로 광산, 시멘트, 골재, 곡물, 화학 물질 및 기타 대량 자재 처리 응용 분야에 적합합니다.

EP 패브릭 및 스틸 코드 측벽 벨트 분류

EP 패브릭 측벽 컨베이어 벨트

EP 패브릭 카카스는 우수한 유연성, 낮은 신율 및 안정적인 인장 성능을 제공합니다. 시멘트 공장, 곡물 처리 시설 및 골재 생산 라인을 포함하여 상대적으로 짧거나 중간 정도의 운반 거리를 갖는 중간 하중 운반 시스템에 적합합니다.

스틸 코드 측벽 컨베이어 벨트

스틸 코드 카카스는 직물 구조보다 더 높은 인장 강도와 더 낮은 영구 신율을 제공합니다. 이는 특히 광산 및 대규모 벌크 자재 처리 시스템에서 더 큰 운반 거리, 리프팅 높이 및 자재 용량이 필요한 중부하 작업용으로 설계되었습니다.

벨트 종류	핵심특성	적용 가능한 근무 조건
EP 패브릭 측벽 벨트	유연하고 신율이 낮으며 비용 효율적입니다.	중단거리 및 중하중 이송
스틸 코드 측벽 벨트	높은 인장 강도, 매우 낮은 신축성	장거리 및 중량물 운반

리프팅 높이, 벨트 길이, 자재 밀도, 시간당 용량 및 최대 운반 각도에 따라 적절한 카커스를 선택해야 합니다.

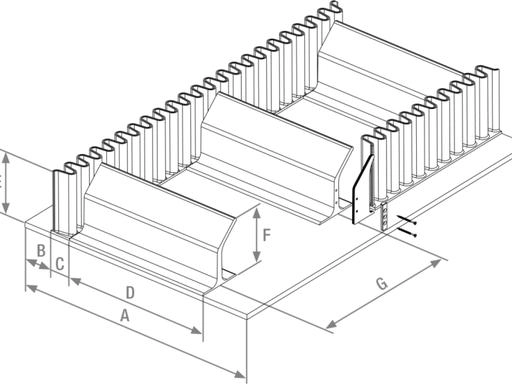

측벽 높이, 클리트 유형 및 크기 옵션

측벽 높이

유펑은 다음과 같은 높이의 골판지 측벽을 공급합니다.40mm ~ 500mm, 벨트 구조를 다양한 자재량 및 운반 용량에 맞출 수 있습니다.

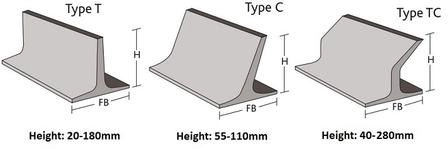

클리트 구성

T, C 및 TC 클릿 구성을 사용할 수 있습니다. 클리트 높이는 다음과 같이 맞춤 설정할 수 있습니다.20mm ~ 460mm, 재료 특성 및 운반 각도에 따라 간격이 조정됩니다.

벨트 폭 및 지육 등급

사용 가능한 클리트 및 측벽 컨베이어 벨트 폭은 다음과 같습니다.300mm ~ 2000mm, EP100–EP1000 패브릭 카카스 및 ST630–ST2000 스틸 코드 카카스를 다양한 하중 요구 사항에 사용할 수 있습니다.

기능성 측벽 컨베이어 벨트 유형

일반 내마모성 측벽 벨트

표준 내마모성 고무 화합물은 모래, 골재, 석탄 및 시멘트 원료와 같은 기존 벌크 재료에 적합합니다. 정상적인 작동 온도 범위는 대략 다음과 같습니다.-20°C ~ +60°C.

난연성 정전기 방지 측벽 벨트

이 구조는 화재 및 정전기가 주요 안전 문제가 되는 지하 운반 환경을 위한 난연성 및 전도성 특성을 결합합니다. 적용모델은 규격에 따라 제작 가능합니다.MT/T668요구 사항.

고온 방지 측벽 벨트

EPDM 기반 내열 고무는 시멘트 클링커, 야금 슬래그와 같은 뜨거운 물질을 운반하는 데 사용됩니다. 적합한 제제는 최대 대략 재료 온도를 지원할 수 있습니다.180°C, 실제 작동 조건에 따라 다릅니다.

내유성 측벽 벨트

NBR 기반 커버 고무는 광유, 윤활유 및 특정 화학 매체에 대한 저항성을 제공하여 오일로 오염된 작업 환경에서 고무 팽창 및 균열을 줄입니다.

저온 저항 측벽 벨트

저온 유연성 고무 화합물은 저온 응용 분야에서 유연성을 유지하며 실외 운반 환경에 맞게 구성할 수 있습니다.-40°C, 특정 공식에 따라 다릅니다.

식품 등급 측벽 벨트

식품 접촉 응용 분야에서는 곡물, 과일, 야채 및 식품 가공 운반 장비에 적합한 무독성 및 세척이 용이한 재료를 사용할 수 있습니다. 대상 시장 및 적용 요구 사항에 따라 정확한 재료와 인증을 선택해야 합니다.

구조적 및 기능적 맞춤화

기본 시체 선택

유펑은 운반 하중, 거리 및 리프팅 요구 사항에 따라 폴리에스테르 EP 직물 또는 아연 도금 강철 코드 강화 베이스 벨트를 제공합니다.

측벽 높이 사용자 정의

사용 가능한 측벽 높이에는 다음이 포함됩니다.40, 60, 80, 100, 200, 300, 400 및 500mm, 프로젝트 요구 사항에 따라 다른 치수를 사용할 수 있습니다.

클리트 유형 및 간격

T, C 및 TC 클릿은 재료 크기, 운반 각도 및 필요한 운반 용량에 따라 선택할 수 있습니다.

기능성 고무 제제

내마모성, 난연성, 고온, 내유성 및 저온 고무 제제를 다양한 작동 환경에 맞게 구성할 수 있습니다.

보강구조

복귀 스트로크 중 베이스 벨트 지지력을 향상시키기 위해 가로 보강재를 추가할 수 있으며, 충격이 큰 자재 적재를 위해 추가 가로 강철 와이어 보강재를 구성할 수 있습니다.

고정 길이 처리

유펑은 소형 운반 장비 및 프로젝트별 설치를 위해 고정 길이 절단 및 맞춤형 치수를 지원합니다.

통합된 가황 및 벨트 성능

원피스 열간 경화

측벽, 클리트 및 베이스 벨트는 표면 접착 결합에만 의존하지 않고 고온 경화를 통해 통합됩니다. 이는 반복적인 굽힘 및 풀리 작동 중에 구조적 무결성을 유지하는 데 도움이 됩니다.

수직 및 급경사 이송

주름진 측벽에는 측면 재료가 포함되어 있고 클리트는 가로 지지력을 제공합니다. 시스템 구성 및 재료 특성에 따라 벨트는 급경사 및 수직 운반 용도에 사용될 수 있습니다.

재료 롤백 감소

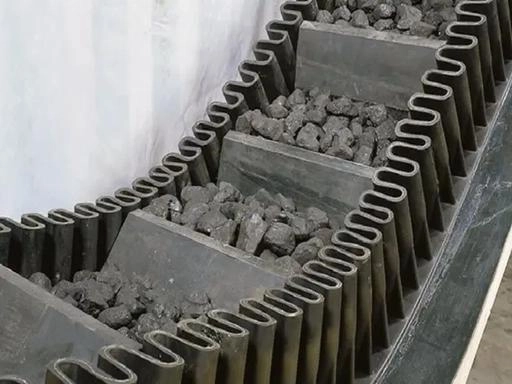

측벽과 클리트의 조합은 개별 재료 포켓을 형성하여 가파른 운반 섹션에서 재료 미끄러짐과 유출을 줄이는 데 도움이 됩니다.

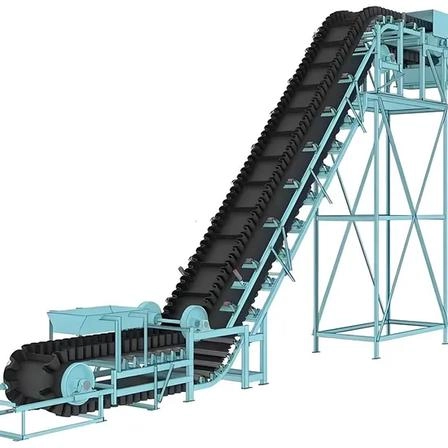

유연한 컨베이어 레이아웃

측벽 컨베이어 시스템은 수평에서 경사로, Z형 및 S형 레이아웃으로 구성할 수 있으므로 잠재적으로 중간 전송 지점의 필요성이 줄어듭니다.

다양한 하중에 대한 시체 선택

EP 구조는 일반적으로 중간 하중 응용 분야에 적합한 반면, 스틸 코드 구조는 중부하 작업 및 긴 운반 시스템에 더 높은 인장 강도를 제공합니다.

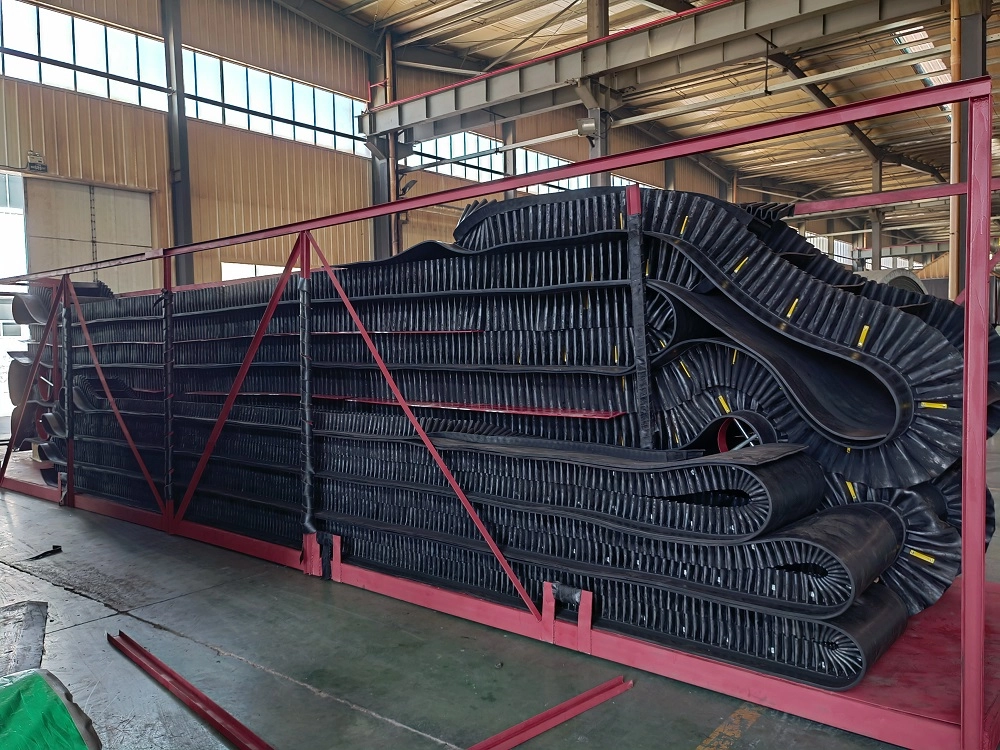

원자재 및 제조 관리

기본 시체

요구되는 인장 등급에 따라 고강도 EP 패브릭과 고강도 아연 도금 강철 코드가 선택됩니다.

측벽 및 클리트 고무

도르래 주위의 반복적인 움직임을 견딜 수 있도록 측벽과 클리트에 굽힘 피로 저항이 좋은 유연한 고무 화합물을 사용했습니다.

커버 및 접착 고무

천연 천연고무나 NBR, EPDM 등 기능성 합성고무를 마모, 오일, 온도 요구사항에 따라 선택할 수 있습니다.

강화 부품

추가적인 지지력이나 충격 저항이 필요한 특수 설계에는 가로 방향의 견고한 보강재와 찢김 방지 강철 와이어 구조를 통합할 수 있습니다.

직물, 스틸 코드 및 고무 소재의 각 배치는 생산에 들어가기 전에 인장, 굽힘 및 접착 관련 검사를 받습니다.

설치, 접합 및 유지보수

열간 경화 접합

영구적인 연결을 위해 베이스 벨트는 계단식 레이어로 준비되고 측벽과 클리트 위치는 정확하게 정렬됩니다. 그런 다음 제어된 온도와 압력 하에서 가황되기 전에 일치하는 접착 고무가 벨트 층 사이에 배치됩니다.

콜드 본딩 수리

국부적인 표면 손상이나 긴급 유지보수에는 냉간 접착제 수리를 사용할 수 있습니다. 장기간의 중부하 작업을 위한 주요 하중 지지 조인트로 권장되지 않습니다.

컨베이어 레이아웃 요구 사항

측벽별 리턴 아이들러는 리턴 스트로크 중에 벨트를 지지하는 데 사용해야 합니다. PU 임팩트 아이들러는 대형 자재가 집중된 충격을 일으킬 수 있는 적재 지점 근처에 설치해야 합니다.

벨트 정렬

자동 정렬 아이들러는 긴 이송 라인에 적절한 간격으로 설치되어 벨트 편차를 줄이고 안정적인 작동을 유지할 수 있습니다.

컨베이어 구성 요소 일치

컨베이어 벨트 시리즈

유펑 클리트 및 측벽 컨베이어 벨트는 다양한 운반 요구 사항에 맞게 패브릭 컨베이어 벨트, 스틸 코드 컨베이어 벨트, 패턴 컨베이어 벨트, 거친 상단 컨베이어 벨트 및 파이프 컨베이어 벨트를 공급할 수 있습니다.

컨베이어 롤러 시리즈

적합한 구성 요소에는 트러프 롤러, 리턴 롤러, 임팩트 롤러, 자동 정렬 롤러 및 전용 측벽 컨베이어 롤러 어셈블리가 포함됩니다.

고무 액세서리

내마모성 고무 시트, 컨베이어 스커트, 수리 접착제 및 가황 패치 키트를 컨베이어 시스템 유지 관리에 사용할 수 있습니다.

HDPE 파이프라인 제품

HDPE 수관 및 HDPE 준설 파이프는 광산 프로젝트의 보조 물 및 슬러리 운송 용도로 공급될 수 있습니다.

맞춤형 지원 서비스

롤러 치수, 측벽 높이, 클리트 구성, 벨트 폭 및 고무 구성은 엔지니어링 도면 및 작동 조건에 따라 조정될 수 있습니다.

표준 및 품질 문서

제조 표준

유펑 측벽 컨베이어 벨트는 다음을 참조하여 제조됩니다.ISO 14890, DIN 22102 및 GB/T 7984요구 사항. 스틸 코드 기본 구조를 따를 수 있음DIN 22131, 적용 가능한 지하 난연 모델은 다음에 따라 생산될 수 있습니다.MT/T668.

품질 인증 및 보고서

사용 가능한 문서에는 다음이 포함될 수 있습니다.ISO 9001 품질 관리 인증, CE 문서, SGS 테스트 보고서, 탄광 안전 문서 및 공장 굽힘 피로 테스트 보고서, 제품 구성 및 대상 시장에 따라 다릅니다.

핵심 성과 지표

성능 항목	표준 요구 사항	테스트 표준
EP 시체의 파손 시 신장	≥300%	ISO 6259
층간 박리 강도	≥12N/mm	ISO 2411
정격 하중 하에서의 영구 신율	2.5% 이하	DIN 22102
커버 고무 마모 손실	≤0.8cm³/1.61km	ISO 4649
측벽 뿌리 접착 강도	10,000회 굽힘 주기 후에도 분리되지 않음	공장 굽힘 테스트
