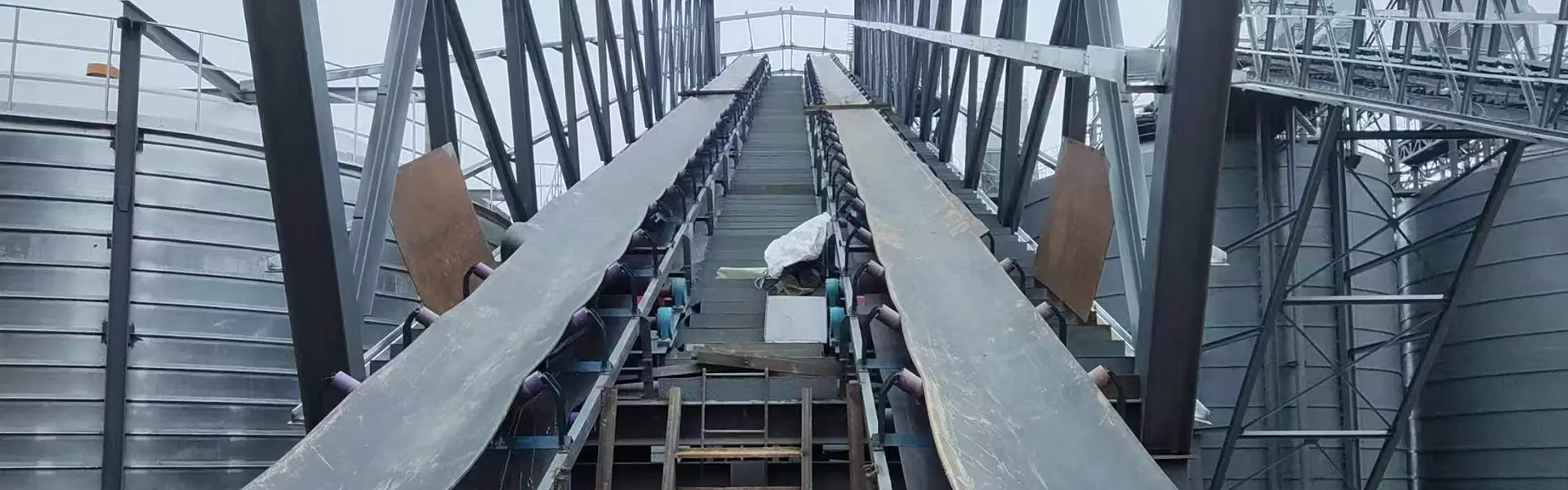

유펑 아이들러 롤러 교육 및 정렬자체 훈련 센터링 아이들러, 마찰 자동 정렬 롤러 또는 벨트 추적 아이들러라고도 알려진 는 컨베이어 작동 중 측면 벨트 편차를 수정하는 데 도움이 되도록 설계되었습니다. 이는 재료 유출, 가장자리 마모 및 불안정한 벨트 움직임을 줄이기 위해 지속적인 벨트 추적이 중요한 장거리 벨트 컨베이어에 주로 설치됩니다.

롤러 어셈블리는 일반적으로 주 운반 롤러, 수직 가이드 롤러 및 회전 가능한 지지 프레임으로 구성됩니다. 컨베이어 벨트가 의도한 중심선에서 멀어지면 가이드 롤러가 측면 힘을 받아 지지 프레임이 흔들리게 하여 벨트를 설계된 작동 위치로 다시 안내하는 교정력을 생성합니다.

유펑는 마찰 훈련 아이들러, 원추형 훈련 아이들러, V형 복귀 정렬 아이들러, 아연 도금 구성, HDPE 버전 및 광산, 시멘트, 항만, 화학 및 기타 벌크 재료 운반 시스템을 위한 특수 가이드 롤러 구조를 제공합니다.

아이들러 유형 훈련 및 정렬

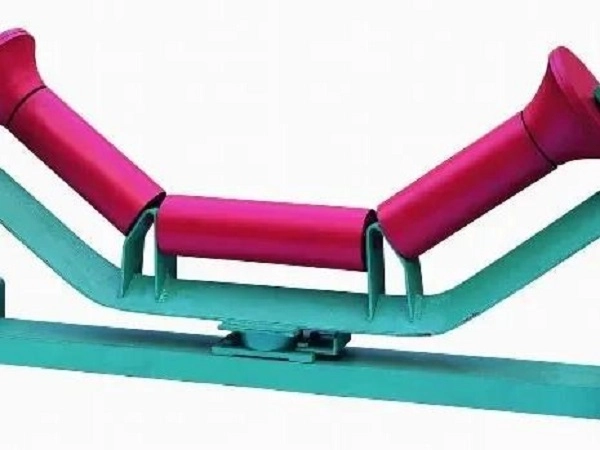

마찰 훈련 정렬 아이들러

마찰 훈련 정렬 아이들러는 측면 가이드 롤러가 있는 스윙 프레임을 사용하여 측면 벨트 움직임에 반응합니다. 잦은 벨트 편차를 제어해야 하는 장거리 및 중량 컨베이어의 상부 운반 섹션에 주로 사용됩니다.

원추형 트레이닝 정렬 아이들러

원추형 롤러는 테이퍼형 형상으로 인해 발생하는 롤러 표면 속도의 차이를 사용하여 수동적인 센터링 효과를 제공합니다. 곡물, 포장, 물류 운반 장비 등 상대적으로 가벼운 하중의 컨베이어 시스템에 적합합니다.

V형 리턴 정렬 아이들러

V형 리턴 정렬 아이들러는 V자형 구성으로 배열된 두 개의 롤러를 사용하여 빈 리턴 벨트의 측면 이동을 제한합니다. 상대적으로 단순한 구조로 인해 기존 이송 시스템의 하부 리턴 섹션에 적합합니다.

롤러 유형	핵심특성	적용 가능한 근무 조건
마찰 훈련 정렬 아이들러	민감한 측면 반응으로 스윙 프레임 보정	상부 운반 섹션 및 장거리 중량물 운반
원추형 트레이닝 정렬 아이들러	테이퍼 롤러 속도 차이를 통한 패시브 센터링	경하중 곡물, 물류 및 일반 운반
V형 리턴 정렬 아이들러	V자형 구조는 리턴 벨트 움직임을 제한합니다.	하부 리턴 섹션 및 건조 재료 이송

자동 벨트 추적 원리

벨트 이탈 감지

컨베이어 벨트가 정상 작동 위치에서 측면으로 움직일 때 벨트 가장자리가 수직 가이드 롤러에 접촉합니다. 가이드 롤러는 측면 힘을 지지 프레임에 전달합니다.

스윙 프레임 운동

가이드 힘으로 인해 전체 정렬 아이들러 어셈블리가 지지 구조를 중심으로 회전하게 됩니다. 스윙 각도는 벨트 편차와 정렬 메커니즘의 설계에 따라 결정됩니다.

교정력 생성

롤러 프레임이 벨트를 기준으로 방향을 변경하면 역방향 유도력이 생성되어 벨트가 컨베이어 중심선을 향해 이동하는 데 도움이 됩니다.

벨트 센터로 복귀

벨트가 정상 위치로 다시 이동하면 가이드 롤러에 작용하는 횡력이 감소하고 정렬 어셈블리가 정상 위치로 돌아가므로 작동 중에 지속적인 추적 수정이 가능합니다.

아이들러 구성 훈련 및 정렬

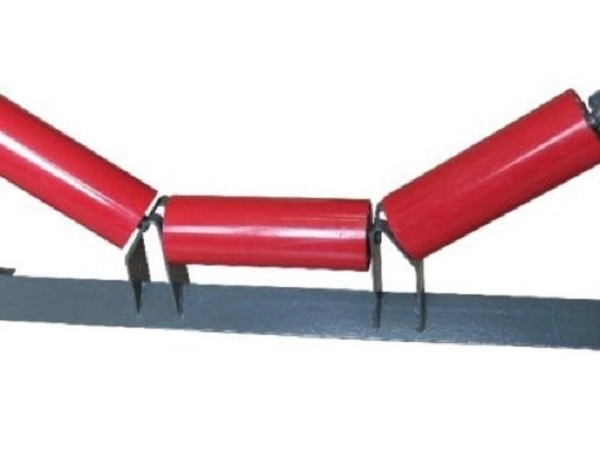

3개의 롤러 여물통 마찰 훈련 아이들러

양측 수직 가이드 롤러와 결합된 3개의 롤러 트로프 본체는 상부 운반 섹션에 사용됩니다. 장거리 중량물 컨베이어 라인에 적절한 간격으로 설치하여 벨트 편차를 제어하는 데 도움이 됩니다.

원추형 훈련 아이들러 롤러

테이퍼형 롤러 구성은 주변 속도의 차이를 통해 수동적인 벨트 센터링을 제공합니다. 낮은 주행 소음과 간단한 추적 지원이 필요한 경부하 애플리케이션에 적합합니다.

V형 리턴 트레이닝 아이들러

V형 구조는 측면 이동을 제한하면서 빈 리턴 벨트를 지지합니다. 긴 컨베이어에서 리턴측 벨트 추적 장치의 일부로 사용할 수 있습니다.

용융 아연 도금 훈련 아이들러

롤러와 지지 브래킷은 용융 아연 도금 처리되어 개방형 적치장, 항만, 습한 산업 지역과 같은 실외 운반 환경에서 내식성을 향상시킵니다.

HDPE 쉘 트레이닝 아이들러

메인 롤러는 HDPE 쉘을 사용하고 가이드 구성 요소는 용도에 따라 선택됩니다. 이 구조는 기존의 강철 쉘 부식을 방지하고 화학 공장, 해안 지역 및 염수 안개 환경에서 사용할 수 있습니다.

난연성 정전기 방지 교육용 아이들러

벨트 추적 구성 요소가 추가 안전 요구 사항을 충족해야 하는 해당 지하 탄광 운반 시스템에 전도성 및 난연성 가이드 롤러 재료를 구성할 수 있습니다.

기술 사양

목	사양
표준 롤러 직경	76 / 89 / 108 / 114 / 133 / 168 / 194 / 219mm
일치하는 벨트 폭	500~2400mm
정렬 유형	마찰 / 원추형 / V형 복귀
스윙 각도	표준 마찰 훈련 구성의 경우 15°~30°
가이드 롤러 높이	맞춤형
쉘 소재	Q235 탄소강/HDPE/304 스테인레스 스틸
베어링	국내 고정밀 / SKF / FAG C3 클리어런스
밀봉 보호	이중/삼중 복합 미로 씰링
표면 처리	정전용사 / 용융아연도금 / PU 래깅
애플리케이션	광업/시멘트/항만/화학/대량 자재 운반

사용자 정의 옵션

메인 롤러 쉘

유펑는 하중, 부식 및 환경 요구 사항에 따라 Q235 탄소강, HDPE 및 304 스테인레스 스틸 메인 롤러 쉘을 제공할 수 있습니다.

표면 처리

필요한 부식 방지, 내마모성 및 작동 환경에 따라 정전 스프레이, 용융 아연 도금 및 PU 래깅 옵션을 사용할 수 있습니다.

스윙 메커니즘

지지 메커니즘은 벨트 위치 및 추적 요구 사항에 따라 마찰 스윙 구조, 원추형 수동 센터링 구조 또는 V형 복귀 정렬 구조로 구성될 수 있습니다.

씰링 시스템

베어링 구멍에 먼지와 물이 침투하는 것을 줄이기 위해 고무 접촉 씰이 있는 이중 또는 삼중 복합 나일론 래버린스 씰링 구조를 선택할 수 있습니다.

베어링 구성

컨베이어 작동 조건 및 고객 요구 사항에 따라 국내 고정밀 베어링 또는 수입 SKF/FAG C3 클리어런스 베어링을 지정할 수 있습니다.

특수 가이드 롤러 재료

저온, 난연성 및 정전기 방지 가이드 롤러 재료는 특수 광산 및 한랭 지역 응용 분야에 맞게 구성할 수 있습니다.

원자재 및 롤러 구성

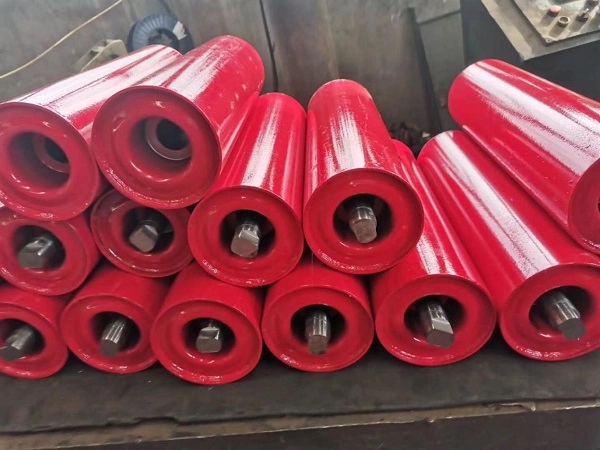

메인 롤러 쉘

표준 강철 롤러는 Q235 고주파 ERW 강철 튜브를 사용하는 반면 HDPE 구성은 순수 HDPE 재료를 사용합니다. 쉘 치수와 벽 두께는 필요한 컨베이어 부하에 맞춰질 수 있습니다.

롤러 샤프트

표준 구성의 샤프트에는 45# 냉간 압연 원형 강철이 사용되어 방사형 및 스윙 하중 하에서 굽힘에 대한 저항력을 제공합니다.

가이드 롤러 외층

측면 가이드 롤러는 내마모성 천연 고무 또는 폴리우레탄 소재를 사용하여 추적 수정 중에 컨베이어 벨트 가장자리와의 직접적인 단단한 접촉을 줄일 수 있습니다.

스윙 브라켓

스윙 프레임은 반복적인 진동 운동에 필요한 구조적 지지를 제공하기 위해 통합 스탬핑 및 용접 공정을 사용하여 Q235 두꺼운 강판으로 제조할 수 있습니다.

씰링 부품

내구성이 뛰어난 나일론 미로 링과 내후성 니트릴 고무 씰링 링을 사용하여 베어링 영역을 먼지와 습기로부터 보호합니다.

원료검사

강철 튜브, 샤프트 및 베어링은 조립 공정에 들어가기 전에 적용 가능한 회전 저항, 치수 정확도 및 피로 관련 특성을 위해 샘플링됩니다. 자격이 없는 자료는 거부됩니다.

성과 지표

성능 항목	표준 요구 사항	테스트 표준
회전 저항 계수	≤0.008	ISO 15365
먼지 및 물 보호 등급	IP65	IP 테스트 표준
정격 스윙 서비스 수명	≥30,000 근무 시간	공장 스윙 피로 테스트
롤러 쉘 동심도	0.5mm 이하	다이얼 표시기 테스트
가이드 롤러 고무 마모 손실	1.0cm²/1.61km 이하	ISO 4649
스윙 프레임 프리 스윙 각도	15°~30°	공장 전용 테스트

실제 추적 성능은 벨트 폭, 벨트 장력, 컨베이어 정렬, 롤러 구성, 자재 부하, 설치 위치 및 작동 조건에 따라 달라집니다.

컨베이어 상태별 적용

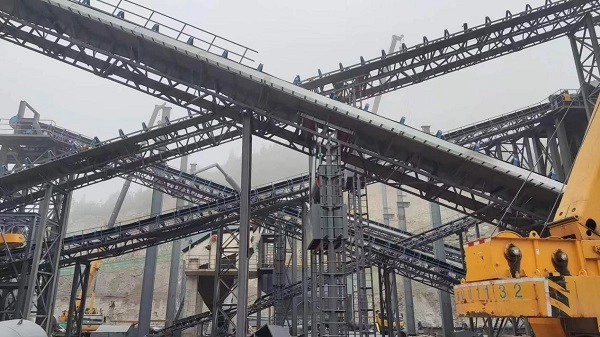

장거리 중량물 이송

아이들러를 정렬하는 마찰 훈련은 연속 작동 중에 벨트 추적을 유지해야 하는 광석, 석탄, 시멘트 원료 및 기타 무거운 벌크 자재를 운반하는 장거리 컨베이어에 적합합니다.

경하중 자재 운반

원추형 트레이닝 아이들러는 필요한 벨트 하중과 추적력이 비교적 중간인 곡물, 포장 제품 및 가벼운 골재 운반에 사용할 수 있습니다.

리턴 벨트 정렬

V형 리턴 정렬 아이들러는 하부 빈 리턴 섹션에 사용되어 복잡한 기계적 수정 구조를 추가하지 않고도 측면 벨트 이동을 제한하는 데 도움이 됩니다.

옥외 운반

아연도금 구성은 대기 습기가 부식을 가속화할 수 있는 야외 창고, 항구 및 습한 실외 환경에 대해 선택할 수 있습니다.

부식성 환경

HDPE 쉘 구성은 금속 부식을 줄이는 것이 컨베이어 부품 선택의 중요한 부분인 해안, 화학 및 염수 환경에서 고려할 수 있습니다.

지하 채굴

적용 가능한 난연성 및 정전기 방지 가이드 롤러 구성은 관련 안전 요구 사항에 따라 지하 탄광 컨베이어 시스템과 함께 사용할 수 있습니다.

설치 및 교체

새로운 컨베이어 프레임 어셈블리

트레이닝 정렬 아이들러 브래킷은 설계된 설치 간격에 따라 컨베이어 프레임에 고정되어야 합니다. 그런 다음 가이드 롤러 높이를 조정하여 가이드 롤러와 벨트 가장자리 사이의 간격이 약 5-10mm가 되도록 하고 전체 프레임은 자유롭게 흔들릴 수 있어야 합니다.

스윙 메커니즘 조정

설치 후에는 설계된 스윙 동작을 제한하지 않고 브래킷 고정 볼트를 단단히 조여야 합니다. 벨트는 추적 성능을 확인하고 필요한 경우 최종 브래킷 위치 조정을 허용하기 위해 통제된 조건에서 작동해야 합니다.

마모된 롤러 교체

유지보수 전에 컨베이어를 정지하고 전원으로부터 분리해야 합니다. 브래킷 패스너를 푼 후 전체 정렬 어셈블리를 제거할 수 있으며 구조가 허용하는 경우 손상된 메인 롤러 또는 가이드 롤러를 별도로 교체할 수 있습니다.

장거리 레이아웃

약 500m가 넘는 장거리 컨베이어 라인의 경우 아이들러 그룹을 정렬하는 훈련을 적절한 간격으로 배열할 수 있습니다. 실제 간격은 컨베이어 정렬, 벨트 동작 및 작동 조건에 따라 결정되어야 합니다.

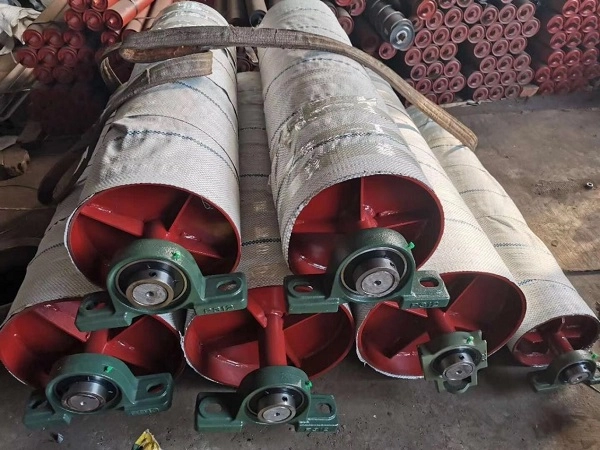

적합한 컨베이어 시스템 제품

컨베이어 벨트 시리즈

유펑는 다양한 컨베이어 구성을 위해 패브릭 컨베이어 벨트, 스틸 코드 컨베이어 벨트, 측벽 컨베이어 벨트, 파이프 컨베이어 벨트, 패턴 컨베이어 벨트 및 거친 상단 컨베이어 벨트를 공급할 수 있습니다.

컨베이어 롤러 시리즈

지원 제품에는 트러프 운반 아이들러, 임팩트 아이들러, 리턴 아이들러, 자동 정렬 롤러 어셈블리 및 해당 브래킷과 지지 스탠드가 포함됩니다.

고무 액세서리

내마모성 고무 시트, 컨베이어 스커트, 가황 수리 접착제 및 패치 키트를 컨베이어 설치, 유지 관리 및 현장 수리에 사용할 수 있습니다.

HDPE 파이프라인 시리즈

HDPE 수관 및 HDPE 준설 파이프는 광산 및 산업 프로젝트의 보조 물 및 슬러리 운송 응용 분야에 공급될 수 있습니다.

맞춤 가공

유펑은 고객 작업 도면 및 컨베이어 요구 사항에 따라 롤러 직경, 가이드 롤러 높이, 스윙 각도, 샤프트 치수 및 밀봉 구조를 조정할 수 있습니다.

표준 및 품질 문서

컨베이어 표준

유펑 교육 및 정렬 아이들러 롤러는 컨베이어 장비 및 롤러 성능에 대한 CEMA, GB/T10595 및 ISO15365 요구 사항을 참조하여 제조됩니다.

안전 요구 사항

지하 채굴용 구성은 해당 탄광 안전 요구 사항에 따라 제조될 수 있습니다. 적용 가능한 인증은 최종 제품 구성 및 사용 목적에 따라 다릅니다.

품질 문서

사용 가능한 문서에는 ISO9001 품질 관리 인증, CE 수출 문서, SGS 원자재 검사 보고서, 탄광 안전 테스트 문서, 공장 스윙 피로 및 서비스 수명 테스트 보고서가 포함될 수 있습니다.

포장 및 보관

소직경 정렬 아이들러 그룹

76, 89 및 108mm 정렬 아이들러 어셈블리는 강철 와이어로 묶을 수 있고 샤프트에 보호 캡을 장착할 수 있으며 운송을 위해 단단한 나무 케이스에 포장할 수 있습니다.

크고 무거운 정렬 아이들러 프레임

168, 194 및 219mm의 무거운 정렬 아이들러 그룹을 나무 팔레트에 배열하고 플라스틱 필름으로 보호하여 배송 중 브래킷 긁힘과 표면 손상을 줄일 수 있습니다.

HDPE 정렬 아이들러

HDPE 구성은 폼이나 기타 완충재로 분리하여 적재 및 하역 중 표면 충돌과 변형을 줄일 수 있습니다.

저장 요구 사항

교육용 정렬 아이들러는 권장 적재 높이가 1.2m 이하인 팔레트에 수평으로 보관해야 합니다. 옥외 보관 시에는 방수 덮개를 사용하고 빗물이나 직사광선에 장기간 노출되지 않도록 해야 합니다.

올바른 트레이닝 및 정렬 아이들러 롤러를 선택하는 방법

컨베이어 위치

먼저 상부 운반 섹션 또는 하부 리턴 섹션에 정렬 아이들러가 필요한지 결정하십시오. 마찰 훈련 아이들러는 일반적으로 운반 섹션에 사용되는 반면 V형 구조는 반환 섹션에 일반적으로 사용됩니다.

벨트 폭 및 롤러 직경

적절한 롤러 직경, 롤러 길이, 샤프트 구성 및 가이드 롤러 치수를 결정하기 위해 컨베이어 벨트 폭과 기존 프레임 치수를 제공합니다.

컨베이어 길이 및 부하

컨베이어 길이, 벨트 장력 및 자재 부하가 필요한 추적 구조에 영향을 미칩니다. 장거리 고하중 시스템은 일반적으로 단거리 경하중 컨베이어보다 응답성이 더 뛰어난 훈련용 아이들러 구성이 필요합니다.

근무 환경

탄소강, 아연도금, HDPE 또는 스테인리스강 구조물을 선택할 때는 습도, 염수 분무, 화학물질 노출, 온도 및 실외 조건을 고려해야 합니다.

벨트 편차 특성

적절한 교육 메커니즘을 선택하기 전에 벨트 편차의 빈도와 심각도를 컨베이어 정렬, 적재 조건 및 기존 아이들러 배열과 함께 평가해야 합니다.

교육 및 정렬 아이들러 견적 요청

필수 기술 매개변수

정확한 견적을 위해 일치하는 컨베이어 벨트 폭, 롤러 외경, 마찰형, 원추형 또는 V형 리턴과 같은 정렬 아이들러 유형, 작업 환경, 총 주문 수량 및 대상 배송 포트를 제공하십시오.

유펑 기술 엔지니어는 컨베이어 애플리케이션에 따라 적절한 롤러 구성, 가이드 롤러 치수, 스윙 구조, 베어링 및 씰링 시스템을 평가할 수 있습니다.

유펑 글로벌 연락처 정보

이메일

jayce@yuphengbelt.com

WhatsApp/위챗/모바일

+86 15318787602

공장 주소

Xiagou Villege, ETDZ, 칭다오, 산둥, 중국

View as

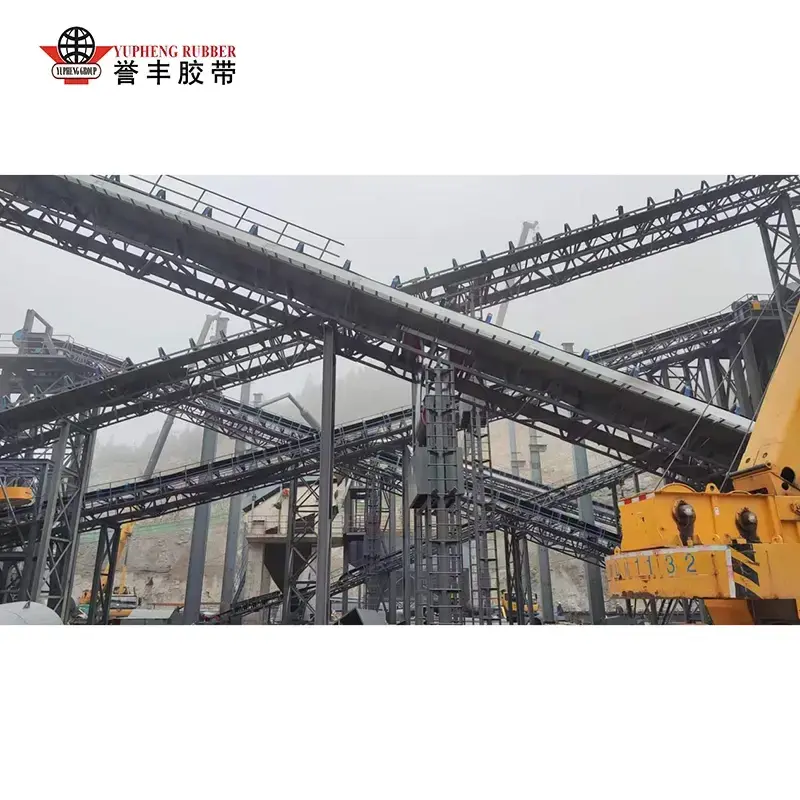

자동 정렬 아이들러 롤러

자동 정렬 아이들러 롤러는 YUFENG에서 독점적으로 생산하는 자동 벨트 추적 구성 요소로, 중량물 운송 라인에서 벨트가 흔들리고 편차가 발생하는 보편적인 컨베이어 문제점을 해결하도록 설계되었습니다. 전문 대형 컨베이어 롤러 제조업체로서 당사는 기계적 유도 피벗 구조와 다단계 미로 밀봉 기술을 YUFENG Self Aligning Idler Roller에 통합하여 정기적인 수동 보정 없이 즉각적인 자동 벨트 센터링을 제공합니다.완전한 아이들러 조립

더보기 >> 문의 보내기 >>

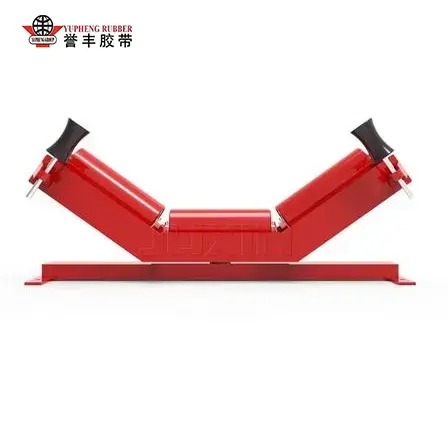

트로핑 자동 정렬 아이들러

대형 운반 시스템에서 정확한 벨트 추적을 유지하는 YUFENG Troughing Self-Aligning Idler는 고르지 않은 하중, 장거리 작동 및 프레임 편차로 인한 측면 벨트 움직임을 자동으로 수정합니다. 회전식 가이드 설계를 갖춘 3롤러 쓰루 구조는 직물과 강철 코드 벨트를 중앙에 유지하면서 가장자리 마모와 재료 유출을 줄입니다. 밀봉된 베어링과 내부식성 구성품으로 제작되어 광산, 항만, 시멘트 및 기타 열악한 산업 환경에서 안정적인 성능을 제공합니다.

더보기 >> 문의 보내기 >>

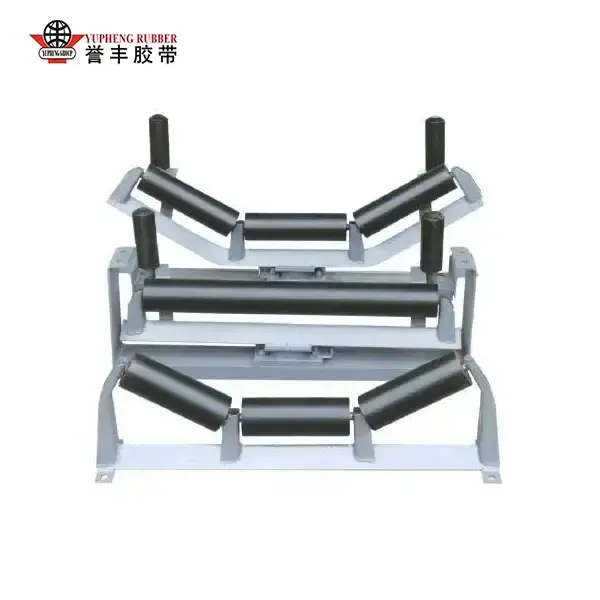

자동 정렬 아이들러 반환
