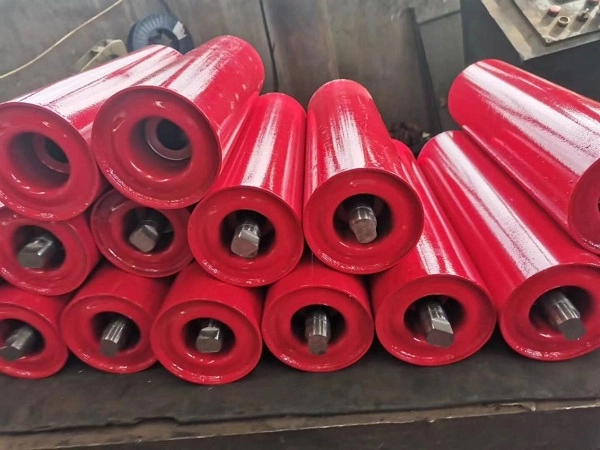

컨베이어 벨트 시스템용 고성능 운반 아이들러 롤러

유펑 아이들러 롤러 운반트러프 캐리어 롤러 또는 컨베이어 운반 아이들러라고도 알려진 는 벨트 컨베이어의 상부 재료 운반 섹션에 설치되는 주요 지지 구성 요소입니다. 이는 적재된 컨베이어 벨트를 지지하고, 설계된 홈통 프로파일을 유지하며, 벨트 처짐을 줄이고, 연속 운송 중에 대량 자재를 중앙에 유지하는 데 도움이 됩니다.

운반 아이들러는 강철 또는 HDPE 롤러 쉘, 솔리드 샤프트, 정밀 깊은 홈 베어링 및 다층 밀봉 시스템으로 조립됩니다. YUFENG는 광업, 시멘트, 항만, 화력, 화학 및 기타 벌크 운반 응용 분야를 위한 탄소강, 아연 도금, HDPE, PU 지체, 자동 정렬 및 나선형 운반 아이들러를 제공합니다.

사용 가능한 롤러 직경은 76, 89, 108, 114, 133, 168, 194 및 219mm이며 롤러 길이, 벽 두께, 베어링 구성 및 표면 처리는 컨베이어 도면 및 작업 조건에 따라 맞춤 설정할 수 있습니다.

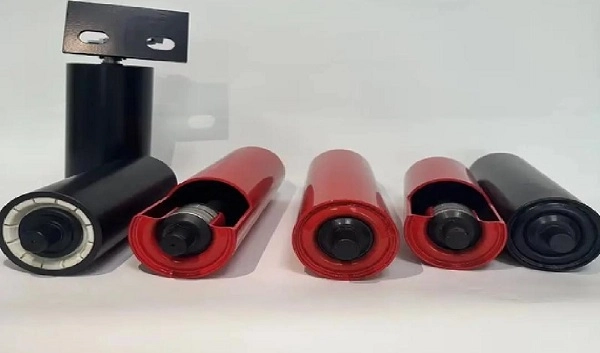

쉘 재질별 유형

탄소강 운반 아이들러

탄소강 운반 아이들러는 기존의 대형 컨베이어 시스템에 높은 하중 용량, 구조적 강도 및 충격 저항을 제공합니다. 이는 광산, 시멘트 공장, 화력 발전소, 골재 및 기타 대량 자재 운송 응용 분야에 적합합니다.

HDPE 운반 아이들러

HDPE 운반 아이들러는 기존 강철 롤러처럼 녹슬지 않는 고밀도 폴리에틸렌 쉘을 사용합니다. 습기, 염수 분무 및 특정 산 또는 알칼리 매체에 대한 저항성을 제공하므로 해안 항구, 화학 공장 및 습한 노천 광산 환경에 적합합니다.

PU 지체 운반 아이들러

PU 래깅 운반 아이들러는 탄성 폴리우레탄 외부 레이어를 사용하여 높은 낙하 적재 영역에서 재료 충격의 일부를 흡수합니다. 크거나 날카로운 재료가 컨베이어 벨트에 집중적인 충격을 줄 수 있는 분쇄기 공급 섹션에 특히 적합합니다.

롤러 유형	핵심특성	적용 가능한 근무 조건
탄소강 운반 아이들러	높은 하중 용량, 강한 충격 저항 및 안정적인 비용	광산, 시멘트 공장, 화력 발전 및 대형 벌크 운송
HDPE 운반 아이들러	녹이 슬지 않고 산 및 알칼리에 강하며 작동 소음이 낮습니다.	해안 항구, 화학 공장 및 습한 염수 안개 환경
PU 지체 운반 아이들러	충격 흡수 및 벨트 보호를 위한 탄성 외부 레이어	크러셔 공급 및 고충격 블랭킹 섹션

다양한 컨베이어 섹션에 대한 구성

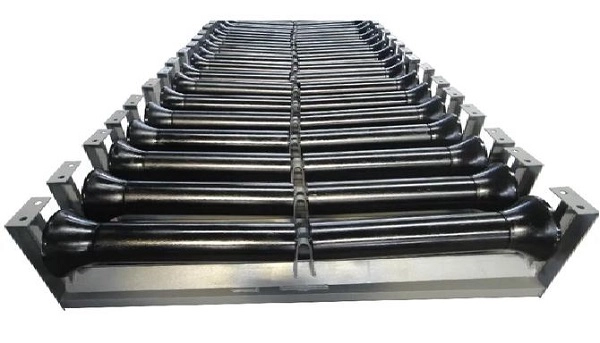

여물통 운반 아이들러 롤러

3개의 롤러 트로프 배열은 벨트 컨베이어의 상부 적재 섹션에 가장 널리 사용되는 운반 아이들러 구성입니다. 사용 가능한 홈통 각도에는 30°, 35°, 45°가 포함되어 있어 벨트가 더 깊은 운반용 홈통을 형성하고 효과적인 자재 보유 용량을 늘릴 수 있습니다.

PU 래깅 충격 운반 아이들러 롤러

큰 덩어리의 자재가 컨베이어에 떨어질 때 발생하는 충격을 줄이기 위해 PU 버퍼 링이 롤러 본체를 감싸고 있습니다. 롤러는 일반적으로 컨베이어 벨트의 손상을 줄이기 위해 분쇄기 공급 및 기타 고낙하 적재 지점 주변에 설치됩니다.

자동 정렬 운반 아이들러 롤러

자동 정렬 운반 아이들러에는 작동 중 벨트 편차를 수정하는 데 도움이 되는 수직 가이드 롤러가 장착되어 있습니다. 가장자리 마모, 재료 누출 및 불안정한 운반을 줄이기 위해 벨트 추적이 중요한 장거리 컨베이어 라인에 사용됩니다.

아연 도금 방청 운반 아이들러 롤러

롤러 쉘은 용융 아연 도금 표면 처리를 통해 습기 및 대기 부식에 대한 저항성을 향상시킵니다. 이 구성은 습한 환경에 노출되는 옥외 적치장, 야외 자재 보관 및 운반 시스템에 적합합니다.

HDPE 부식 방지 운반용 아이들러 롤러

HDPE 쉘은 기존의 강철 녹을 방지하고 선택된 부식 환경에 대한 저항성을 제공하는 비금속 표면을 제공합니다. 해안 부두, 화학 공장 및 염수 분무 또는 화학 물질 노출로 인해 일반 강철 롤러의 수명이 단축될 수 있는 기타 장소에 적합합니다.

나선형 접착 방지 운반용 아이들러 롤러

나선형 표면은 나선형 볼록 구조를 사용하여 끈적끈적한 점토, 젖은 모래 및 컨베이어 벨트에 부착된 기타 물질을 제거하는 데 도움을 줍니다. 이 설계는 롤러 주위에 재료가 쌓이는 것을 줄이는 데 도움이 되며 젖은 운반 조건에서 롤러가 막힐 위험을 낮출 수 있습니다.

명세서

롤러 직경

유펑은 76, 89, 108, 114, 133, 168, 194 및 219mm의 표준 외경을 제공합니다. 벨트 폭, 벨트 속도, 하중 및 컨베이어 구조에 따라 적절한 직경을 선택해야 합니다.

일치하는 컨베이어 벨트 폭

운반 아이들러 범위는 약 500-2400mm의 컨베이어 벨트 폭과 일치할 수 있습니다. 롤러 길이와 샤프트 치수는 컨베이어 프레임과 지지 브래킷에 따라 맞춤화될 수 있습니다.

컨베이어 프레임 호환성

유펑 운반 아이들러 롤러 제품은 일반적인 DTII, TD75 및 CEMA 유형 컨베이어 프레임 배열과 호환되도록 설계되었습니다. 대량 생산 전에 고객의 기존 프레임 도면을 기준으로 정확한 치수를 확인해야 합니다.

벨트 호환성

롤러는 구조적 요구 사항 및 벨트 폭에 따라 패브릭 컨베이어 벨트, 스틸 코드 컨베이어 벨트, 측벽 컨베이어 벨트 및 파이프 컨베이어 벨트 시스템과 일치할 수 있습니다.

재료 및 표면 처리 옵션

롤러 쉘 재질

사용 가능한 쉘 재질에는 Q235 탄소강, HDPE 및 304 스테인리스강이 포함됩니다. 탄소강은 일반 중부하 작업용으로, HDPE는 부식에 민감한 환경용으로, 스테인리스강은 향상된 내식성을 요구하는 용도로 사용됩니다.

표면 처리

표면 옵션에는 정전기 분말 코팅, 용융 아연 도금 및 전체 PU 래깅이 포함됩니다. 습도, 부식, 충격, 재질의 특성에 따라 적절한 처리를 선택해야 합니다.

베어링 구성

유펑은 운영 요구 사항 및 프로젝트 사양에 따라 국내 고정밀 베어링 또는 수입 SKF 및 FAG C3 클리어런스 베어링을 공급할 수 있습니다.

씰링 구조

다중 채널 나일론 래버린스 씰과 고무 접촉 씰을 사용하여 이중 또는 삼중 복합 씰링 구조를 구성하여 먼지와 물이 베어링 캐비티로 유입되는 것을 제한할 수 있습니다.

특별 근무 조건

지하 광산용 난연성 및 정전기 방지 운반 롤러 또는 북부 노천 광산용 저온 저항 롤러와 같은 특수 구성은 용도에 따라 논의될 수 있습니다.

지원 액세서리

롤러 치수와 컨베이어 프레임 설계에 따라 적합한 운반용 아이들러 브래킷과 컨베이어 지지 프레임을 공급할 수 있습니다.

구조 및 원자재

롤러 쉘

표준 강철 롤러는 Q235 고주파 ERW 강철 파이프를 사용하는 반면 HDPE 버전은 순수 HDPE 재료를 사용합니다. 쉘 치수와 벽 두께는 필요한 하중과 롤러 길이에 따라 조정될 수 있습니다.

롤러 샤프트

롤러 샤프트는 45# 냉간 압연 솔리드 원형 강철을 사용하여 지속적인 반경 방향 및 축 방향 하중 하에서 굽힘 저항을 제공합니다. 샤프트 직경과 끝 구성은 지지 브래킷과 일치할 수 있습니다.

베어링

회전 조립에는 C3 간격 깊은 홈 볼 베어링이 사용됩니다. 베어링 선택은 주행 저항, 온도 상승, 서비스 수명 및 지속적인 컨베이어 작동에 대한 적합성에 영향을 미칩니다.

씰링 부품

씰링 시스템은 내후성 니트릴 고무 씰링 링과 함께 고강도 나일론 미로 구성 요소를 사용합니다. 다단계 구조는 먼지와 물로 인한 베어링 구멍의 오염을 줄이는 데 도움이 됩니다.

입고 자재 검사

조립 전에 관련 치수 및 성능 요구 사항에 대해 강철 튜브, 샤프트 및 베어링을 샘플링하고 검사합니다. 공장 검사 기준을 통과하지 못한 자재는 생산을 위해 출시되지 않습니다.

성능

운반 아이들러는 컨베이어가 작동하는 동안 지속적으로 작동하므로 회전 저항, 동심도, 베어링 보호 및 정적 부하 용량은 롤러 선택의 중요한 지표입니다. YUFENG는 안정적인 주행 성능을 유지하기 위해 가공 및 조립 정확도를 제어합니다.

성능 항목	표준 요구 사항	테스트 표준
회전 저항 계수	≤0.008	ISO 15365
먼지 및 물 보호 등급	IP65	IP 테스트 표준
정격 부하 수명	≥30,000 근무 시간	공장 가속 노화 테스트
롤러 쉘 동심도	0.5mm 이하	다이얼 표시기 테스트
베어링 노화 방지 기간	≥500h 고온 노화 테스트	내부 연구실 테스트
축방향 정적 지지력	변형 없이 정격 하중의 1.5배	정압 테스트

실제 사용 수명과 부하 성능은 롤러 직경, 쉘 두께, 베어링 구성, 벨트 속도, 재료 부하, 작동 환경 및 유지 관리 조건에 따라 달라집니다.

품질 표준

컨베이어 산업 표준

유펑 롤러는 컨베이어 장비 및 롤러 성능에 대한 CEMA, GB/T 10595 및 ISO 15365 요구 사항을 참조하여 제조됩니다.

안전 및 수출 요구 사항

관련 탄광 안전 요구 사항에 따라 적용 가능한 지하 광산 롤러 구성을 공급할 수 있습니다. 선택한 제품 및 대상 시장에 따라 해당 CE 및 SGS 검사 문서를 통해 수출 주문이 지원될 수 있습니다.

품질 문서

사용 가능한 문서에는 ISO9001 품질 관리 인증, CE 수출 문서, SGS 원자재 검사 보고서, 탄광 안전 테스트 문서, 공장 회전 저항 및 서비스 수명 테스트 보고서가 포함될 수 있습니다.

아이들러 교체 설치 및 운반

새로운 컨베이어 프레임 설치

운반 아이들러 지지 브래킷은 먼저 설계된 간격에 따라 컨베이어 프레임에 고정됩니다. 롤러 샤프트의 양쪽 끝을 브래킷 장착 구멍에 맞추고 지정된 핀이나 볼트로 고정한 후 수동으로 회전을 확인하여 원활하게 작동하는지 확인합니다.

마모된 운반용 아이들러 교체

유지보수 전에 컨베이어를 정지시키고 전원 공급 장치로부터 분리해야 합니다. 샤프트 잠금 부품을 제거한 후 손상된 운반 아이들러를 제거하고 새 롤러로 교체할 수 있습니다. 컨베이어를 다시 시작하기 전에 회전 및 벨트 정렬을 확인해야 합니다.

자동 정렬 아이들러 위치

장거리 운반 라인에서는 자동 정렬 운반 아이들러를 적절한 간격으로 설치할 수 있으며, 제공된 구성 및 작동 조건에 따라 약 80-100m가 권장됩니다.

임팩트 아이들러 배열

분쇄기 공급 지점의 경우 약 3~5개 그룹의 PU 지연 충격 전달 아이들러를 블랭킹 지점의 약 5m 내에 배열하여 재료 충격을 분산시키고 컨베이어 벨트를 보호할 수 있습니다.

적합한 컨베이어 시스템 제품

컨베이어 벨트 시리즈

유펑은 다양한 벌크 운반 응용 분야에 패브릭 컨베이어 벨트, 스틸 코드 컨베이어 벨트, 측벽 컨베이어 벨트, 파이프 컨베이어 벨트, 패턴 컨베이어 벨트 및 거친 상단 컨베이어 벨트를 공급할 수 있습니다.

롤러 액세서리

지원 제품에는 쓰루, 임팩트, 자동 정렬 및 리턴 아이들러 브래킷, 지지 스탠드 및 기타 롤러 장착 구성 요소가 포함됩니다.

고무 액세서리

내마모성 고무 시트, 컨베이어 스커트 고무, 가황 수리 접착제 및 패치 키트를 컨베이어 설치 및 유지 관리에 사용할 수 있습니다.

HDPE 파이프라인 시리즈

HDPE 수관 및 HDPE 준설 파이프는 광업 및 산업 프로젝트의 보조 유체 운송용으로 공급될 수 있습니다.

맞춤 가공

롤러 직경, 쉘 벽 두께, 샤프트 치수, 밀봉 구조 및 기타 매개변수는 고객 도면 및 특정 작동 조건에 따라 조정될 수 있습니다.

포장 및 보관

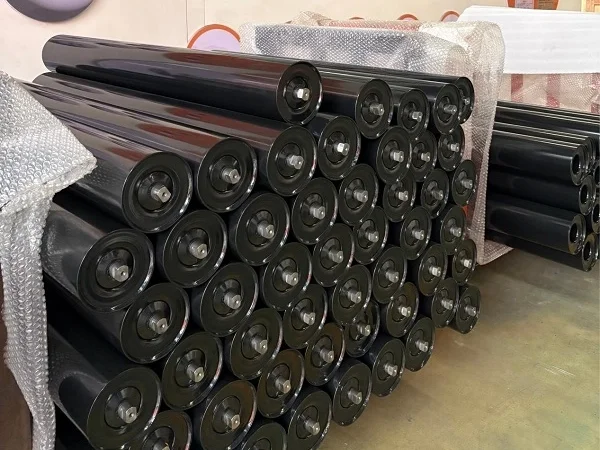

소구경 롤러

76, 89 및 108mm 운반용 아이들러는 강철 와이어로 묶을 수 있고 양쪽 샤프트 끝을 플라스틱 캡으로 보호하며 국제 운송을 위해 견고한 목재 케이스에 포장할 수 있습니다.

대구경 롤러

168, 194 및 219mm 중량 운반용 아이들러는 나무 팔레트에 배치하고 보호용 플라스틱 필름으로 포장한 후 컨테이너 운송을 위해 고정할 수 있습니다.

HDPE 운반 아이들러

HDPE 롤러는 완충재로 분리되어 적재 및 하역 시 표면 충돌, 긁힘 및 변형을 줄일 수 있습니다.

보관 조건

롤러는 권장 적재 높이가 1.2m 이하인 팔레트에 수평으로 보관해야 합니다. 옥외보관은 방수덮개를 사용하고, 빗물에 장기간 노출되는 것을 피해야 합니다.

올바른 운반 아이들러 롤러를 선택하는 방법

컨베이어 벨트 폭

적절한 롤러 길이, 샤프트 치수 및 브래킷 구성을 확인할 수 있도록 컨베이어 벨트 폭과 기존 프레임 치수를 제공하십시오.

롤러 직경 및 유형

벨트 속도, 재료 하중, 이송 구간 및 충격 조건에 따라 외경 및 구조를 선택하십시오. 트러프, 임팩트 및 자동 정렬 운반 아이들러는 컨베이어 시스템 내에서 다양한 기능을 수행합니다.

근무 환경

습도, 염수 분무, 화학 물질 노출, 실외 사용, 온도 및 재료 특성에 대한 정보를 제공합니다. 이에 따라 탄소강, 아연도금강, HDPE, 스테인리스강 또는 PU 래깅이 더 적합한지 여부가 결정됩니다.

재료 덩어리 크기 및 영향

크거나 날카로운 벌크 자재에는 적재 지점 주변에 아이들러를 운반하는 PU 지체 충격이 필요할 수 있지만, 기존 자재 운송에서는 아이들러를 운반하는 표준 탄소강 여물통을 사용할 수 있습니다.

운반용 아이들러 롤러 견적 요청

필수 기술 매개변수

정확한 공장 견적을 위해 일치하는 컨베이어 벨트 폭, 롤러 외경, 운반 아이들러 유형, 작업 환경, 재료 특성, 총 주문 수량 및 목적지 항구를 제공하십시오.

유펑 기술 엔지니어는 컨베이어 시스템 요구 사항에 따라 적절한 롤러 직경, 쉘 재료, 베어링, 밀봉 구조 및 지지 브래킷을 평가할 수 있습니다.
