자동 정렬 트로핑 아이들러

컨베이어 벨트를 중앙에 유지하는 것은 YUFENG Self-Aligning Troughing Idler의 핵심 기능입니다. 자동 피벗 프레임은 측면 벨트 움직임에 반응하고 고르지 않은 장력이나 자재 적재로 인한 정렬 불량을 교정하여 가장자리 긁힘 및 유지 관리 중단을 줄입니다. 400~2400mm 벨트 폭에 대해 89~159mm 직경으로 제공되며 광산, 곡물 처리 및 시멘트 운반 시스템에 적합합니다.

제품 정의 및 피봇팅 수정 작동 원리

1. 구조

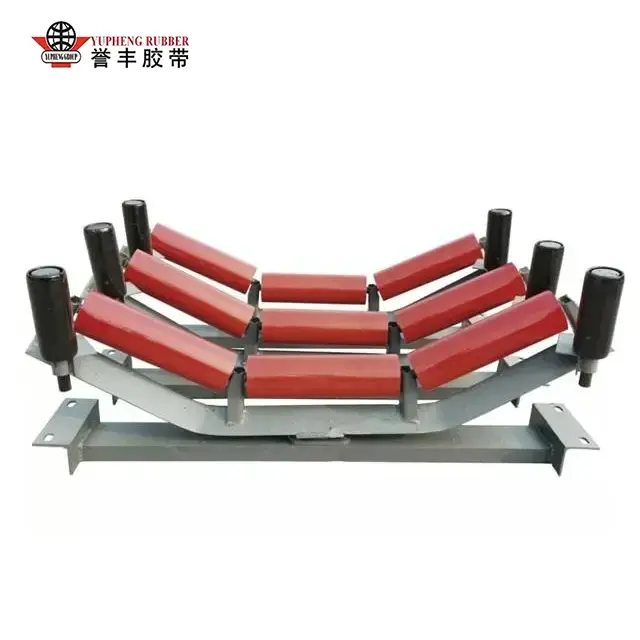

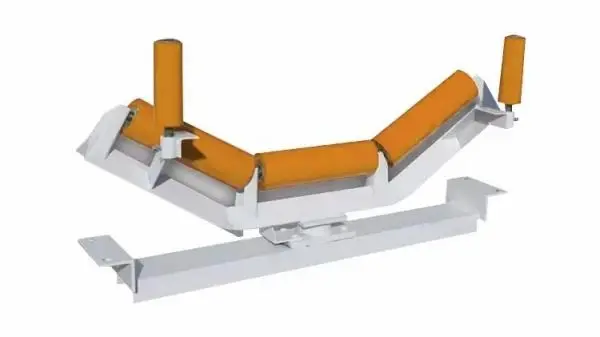

YUFENG 자동 정렬 Troughing Idler는 자유롭게 회전 가능한 중앙 스윙 베이스에 구축된 3개의 롤러 운반 어셈블리입니다. 하나의 수평 중앙 롤러, 두 개의 대칭 경사 날개 롤러 및 측면 이탈 방지 가이드 롤러로 구성됩니다. 고르지 않은 자재 적재, 일관되지 않은 벨트 장력 또는 컨베이어 정렬 변경으로 인해 컨베이어 벨트가 벗어나면 벨트 가장자리가 가이드 롤러에 접촉하여 아이들러 프레임을 5°~8° 회전하도록 구동하여 벨트를 자동으로 다시 중앙으로 안내하는 역방향 교정력을 생성합니다.

YUFENG는 두꺼운 Q235 이음매 없는 강철 튜브, 견고한 냉간 압연 일체형 샤프트, 견고한 주강 피벗 시트 및 이중층 미로 복합 씰을 사용합니다. 각 롤러에는 저마찰 이중 밀봉 6204/6305 베어링이 장착되어 있으며 방사형 런아웃은 0.5mm 미만으로 제어되고 정적 회전 저항은 1.4~2.4N으로 유지됩니다. 이 구조는 먼지가 많고 습하며 -20℃ ~ +80℃의 온도 변화가 심한 환경에서도 안정적이고 소음이 적은 작동을 제공합니다.

2. 맞춤형 자가 정렬 구성

표준 탄소강 모델 외에도 YUFENG는 재료 공급 지점을 위한 고무 지연 충격 모델, 염수 안개 및 화학 환경을 위한 UHMWPE 부식 방지 모델, 가마 재 운반 라인을 위한 고온 모델을 포함하여 다양한 작동 조건에 맞는 맞춤형 자동 정렬 아이들러를 제공합니다. 들어오는 모든 원자재는 생산 전에 인장 강도 및 화학 성분 검사를 거쳐 일관된 제조 품질을 보장합니다.

검증된 현장 테스트 데이터

1. 7개월 연속 추적 테스트

YUFENG는 연속 작동 중인 Troughing Idler의 실제 추적 성능을 평가하기 위해 1.2km 곡물 이송 시스템에서 7개월 동안 중단 없는 현장 테스트를 수행했습니다. 테스트는 바람 조건이 다양하고 온도가 -12℃에서 +72℃까지인 야외 곡물 저장고에서 수행되었습니다. 각 아이들러 그룹은 밀, 옥수수, 쌀을 운반하는 동안 최대 2200kg의 하중을 처리했습니다.

2. 핵심성과

정정 응답:아이들러는 벨트 이탈에 0.8초 이내에 반응하여 눈에 띄는 진동 없이 벨트를 중앙 방향으로 지속적으로 유도했습니다.

벨트 보호:벨트 가장자리 마모가 45% 감소하여 기록된 벨트 교체 주기가 12개월에서 18개월로 연장되었습니다.

물질 유출:동일한 운반량 하에서 재료 누출은 고정형 트러프 아이들러의 경우 3.1%에서 YUFENG 자동 정렬 아이들러의 경우 0.32%로 감소했습니다.

씰링 및 스윙 내구성:35일 연속 먼지 및 물 분사 노화 테스트를 거친 후 모든 테스트 샘플에서는 베어링 걸림이나 피벗 샤프트 녹이 발생하지 않았습니다.

전체 범위 제품 분류 및 표준 기술 매개변수 표

1. 자체 정렬 트로핑 아이들러 시리즈

YUFENG는 다양한 부하 조건, 컨베이어 레이아웃 및 운영 환경을 위해 4개의 핵심 자체 정렬 Troughing Idler 시리즈를 개발합니다. 특수 운반 시스템에는 맞춤형 치수 및 구성도 제공됩니다.

표준 3롤 자동 정렬 트로프 아이들러:곡물, 모래 및 광산 작업을 위한 범용 모델로 20°, 30°, 35° 및 45° 홈통 각도로 제공됩니다.

임팩트 자가 정렬 여물통 아이들러:재료 공급 지점에 두꺼운 고무 지체 롤러가 장착되어 자동 벨트 추적을 유지하면서 순간 충격력을 최대 72% 흡수하는 데 도움이 됩니다.

가역적 자가 정렬 여물통 아이들러:왕복 셔틀 컨베이어 및 항만 적치장 운반 시스템을 위한 양방향 스윙 피벗 구조가 특징입니다.

UHMWPE 부식 방지 자동 정렬 여물통 아이들러:화학 공장, 해안 터미널 및 염수 안개 환경을 위해 스테인리스 스틸 피벗 샤프트가 있는 비금속 폴리머 롤러 본체를 사용합니다.

2. 표준 기술 매개변수

실제 글로벌 산업 고객 프로젝트 사례

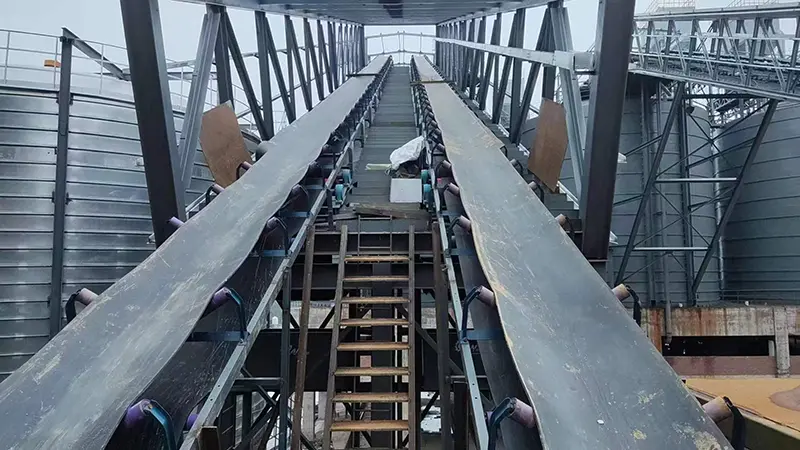

1. 호주 대형 곡물 터미널 컨베이어 프로젝트

프로젝트 규모:9km 길이의 크로스 야드 곡물 컨베이어 시스템은 1000mm 폭의 운송 벨트를 갖추고 시간당 1800톤의 운반 용량을 설계했습니다.

고객 과제:원래의 고정형 쓰루 아이들러는 바람으로 인한 벨트 편차를 효과적으로 교정할 수 없었습니다. 지속적인 벨트의 흔들림으로 인해 가장자리가 찢어지고 곡물이 쏟아져 매달 최대 32시간의 예상치 못한 가동 중단 시간이 발생했습니다.

YUFENG 솔루션:우리는 강화된 스윙 피벗 시트를 갖춘 맞춤형 35° 자동 정렬 트로프 아이들러를 공급하여 실외 작동 조건에서 지속적으로 자동 벨트 교정을 제공합니다.

16개월 동안 연속 작동한 후 셀프 센터링 시스템은 일년 내내 안정적인 수정 성능을 유지하여 월별 유지 관리 중단 시간을 70% 줄였습니다.

클라이언트 피드백:"YUFENG 자동 정렬 아이들러의 자동 추적 성능은 우리의 오랜 벨트 원더 문제를 완전히 해결하여 곡물 낭비와 유지 관리 인건비를 크게 줄입니다."

2. 남아프리카 노천광 크롬 광석 운반 라인

근무 조건:컨베이어 시스템은 경사가 고르지 않고 광석 충돌이 심하며 분진 농도가 높은 산악 지형에서 일년 내내 작동합니다.

YUFENG 솔루션:우리는 두꺼운 고무 래그 롤러와 먼지 보호 구조를 갖춘 강화된 피벗 시트를 갖춘 임팩트 트로핑 아이들러를 제공했습니다.

2년 동안 지속적으로 고하중을 작동한 후에도 아이들러는 수정 실패 없이 안정적인 자동 수정 성능을 유지하여 컨베이어 벨트 정렬 신뢰성을 효과적으로 개선하고 유지 관리 요구 사항을 줄였습니다.

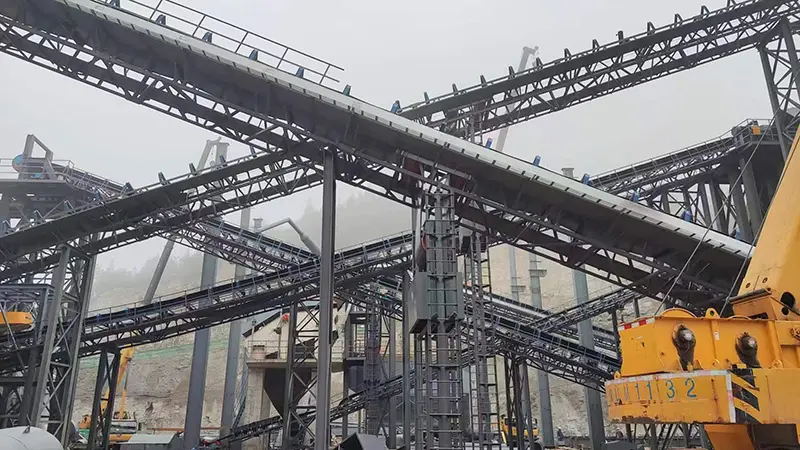

3. 국내 일일 총 4500톤의 채석장 생산 라인

근무 조건:생산 라인은 자재 로딩 불균형이 자주 발생하여 벨트 편차가 심하고 벨트 가장자리 마모가 가속화되는 마모성이 높은 석재 집합체를 처리합니다.

YUFENG 솔루션:우리는 장거리 골재 운송 중에 지속적인 벨트 센터링을 유지하기 위해 튼튼한 자동 정렬 트로프 아이들러를 공급했습니다.

최적화된 자체 교정 구조로 벨트 이탈 문제가 감소하고, 컨베이어 벨트 교체 빈도가 낮아지며, 채석장 이송 시스템의 전반적인 안정성이 향상되었습니다.

일반 고정형 트로프 아이들러와 비교한 핵심 경쟁 우위

자세한 응용 설명이 포함된 적용 가능한 산업 시나리오

1. 곡물 및 농업 산업

YUFENG Self Aligning Troughing Idler는 대형 곡물 저장 터미널, 쌀 및 옥수수 가공 공장, 야외 곡물 저장고 운반 시스템에 널리 사용됩니다. 바람의 간섭과 균일하지 않은 자재 적재로 인해 영향을 받는 장거리 곡물 운송의 경우 셀프 센터링 구조가 벨트 편차를 지속적으로 수정하여 곡물 유출을 줄이고 운반 안정성을 향상시킵니다.

2. 광산업

노천 탄광, 크롬광석 광산, 철광석 프로젝트 및 골재 채석장에서 장스팬 컨베이어 시스템은 종종 고르지 않은 적재, 지형 변화 및 무거운 자재 충격으로 인해 벨트가 흔들리는 문제에 직면합니다. YUFENG 자동 정렬 트러핑 아이들러는 자동 추적 성능을 제공하여 안정적인 벨트 정렬을 유지하고 가장자리 마모, 찢어짐 위험 및 예기치 않은 가동 중지 시간을 줄입니다.

3. 화력발전소

화력발전소에서는 장거리 석탄 공급 및 석회석 탈황 물질 운송을 위해 안정적인 컨베이어 작동이 필요합니다. YUFENG 자동 정렬 트로프 아이들러는 연속 작동 중에 컨베이어 벨트 위치를 유지하여 시스템 신뢰성을 향상시키고 벨트 이탈로 인한 유지 관리 빈도를 줄이는 데 도움이 됩니다.

4. 건축자재 산업

시멘트 공장, 모래 및 돌 골재 생산 라인 및 기타 중량물 취급 분야의 경우 고르지 않은 자재 분포로 인해 컨베이어 벨트 오프셋이 쉽게 발생할 수 있습니다. YUFENG 자동 정렬 아이들러 시스템은 벨트 작동 위치를 자동으로 조정하여 마모성 벌크 재료의 원활한 운송을 보장합니다.

5. 항구 및 벌크 화물 부두

해안 항구와 벌크 화물 터미널은 강한 바람 조건과 복잡한 적재 환경에서 운영되는 경우가 많습니다. YUFENG 자동 정렬 트로프 아이들러는 곡물, 광석 및 벌크 화물 하역 시스템에 적합하며 장거리 운반 작업 중에 안정적인 벨트 추적 성능을 제공합니다.

6. 화학 및 소금 생산 산업

산, 알칼리 및 염무 부식에 노출된 화학 공장 및 연안 소금 생산 환경을 위해 YUFENG는 부식 방지 재료와 맞춤형 구조를 갖춘 UHMWPE 부식 방지 자동 정렬 트로프 아이들러를 제공하여 열악한 환경에서 장기적으로 안정적인 작동을 보장합니다.

공장 전문 역량 및 공인된 글로벌 자격

1. 첨단 제조 능력 및 생산 능력

YUFENG은 55세트 이상의 CNC 정밀 가공 장비를 갖춘 표준화된 21,000m2 규모의 자동 생산 작업장을 보유하고 있습니다. 월간 컨베이어 아이들러 85,000세트의 생산 능력과 컨베이어 롤러 및 추적 수정 부품에 초점을 맞춘 15년 이상의 제조 경험을 바탕으로 YUFENG는 전 세계 산업 고객에게 신뢰할 수 있는 자동 정렬 아이들러 솔루션을 제공합니다.

2. 국제인증 및 프로젝트 자격 지원

모든 YUFENG Self Aligning Troughing Idler 제품은 ISO9001 국제 품질 관리 시스템 인증, MT/T 821 광산 안전 표준 요구 사항 및 CE 수출 규정 준수 검증을 통과했습니다. 고객 프로젝트 승인, 공급업체 자격 검토 및 품질 평가를 지원하기 위해 완전한 제3자 공장 감사 보고서 및 추적 성능 테스트 보고서가 제공될 수 있습니다.

3. 엄격한 품질 관리 및 성능 검증

YUFENG는 독립적인 품질 검사 실험실을 운영하고 전체 제조 공정에 걸쳐 엄격한 품질 관리를 구현합니다. 검사 절차에는 원자재 기계적 강도 검사, 반제품 피봇 스윙 평활도 테스트, 완제품 연속 편차 수정 피로 테스트, 밀봉 먼지 및 물 분무 노화 시뮬레이션 테스트, 최종 수출 포장 검사가 포함되어 배송 전 안정적인 제품 성능을 보장합니다.

4. 맞춤형 엔지니어링 지원 및 글로벌 서비스

YUFENG는 무료 CAD 엔지니어링 도면 공급, 소규모 테스트 주문의 경우 7일의 빠른 샘플 배송, 맞춤형 자동 정렬 아이들러 주문의 경우 16~20일의 생산 주기를 지원합니다. 우리 기술팀은 대규모 해외 컨베이어 프로젝트를 위해 글로벌 원격 애프터 서비스 안내 및 현장 컨베이어 레이아웃 매칭 서비스를 제공합니다.

FAQ

1. 질문: 자동 정렬 트러핑 아이들러는 컨베이어 라인의 어디에 설치해야 합니까?

A: 장거리 컨베이어의 운반측에 15~30m마다 한 세트를 설치하고 환승 지점, 오르막/내리막 구간 및 바람에 노출된 실외 구간에 추가 세트를 추가하여 수정 효율성을 높이는 것이 좋습니다. 35° 트로프 각도는 대부분의 광산 및 곡물 운송 프로젝트의 보편적인 표준입니다. 20°는 경하중 농업 자재 운반에 적합한 반면, 45° 깊은 여물통 모델은 고용량 벌크 운송에 적합합니다. 귀하의 컨베이어 설계 도면에 따라 브래킷 스윙 각도를 완전히 조정할 수 있습니다.

2. Q: 해안 염전 및 화학 공장에 부식 방지 자동 정렬 트로프 아이들러를 공급할 수 있습니까?

답: 물론이죠. 우리는 세 가지 부식 방지 매칭 솔루션을 제공합니다. UHMWPE 비금속 폴리머 자동 정렬 아이들러, 두꺼운 고무 코팅 방청 강철 아이들러, 맞춤형 스테인레스 스틸 피벗 샤프트 아이들러는 장기간의 산, 알칼리 및 염분 부식성 작업 환경에 적응할 수 있습니다.

3. Q: 최소 주문 수량과 표준 배송 시간은 어떻게 되나요?

A: 샘플 시험 주문 MOQ는 1개입니다. 대량 정식 주문 MOQ는 100세트입니다. 표준 재고 기존 자동 정렬 아이들러 사양은 근무일 기준 7일 이내에 배송될 수 있는 반면, 맞춤형 비표준 자동 정렬 트로프 아이들러는 생산 기간이 16~20일이 필요합니다.

4. 질문: 귀사의 자체 중심형 트러프 아이들러는 국제 산업 디자인 표준을 준수합니까?

A: 모든 완제품은 CEMA, ISO, MT/T 821 및 DIN 글로벌 컨베이어 산업 표준을 완벽하게 준수하며, 국경 간 수출 통관을 위해 완전한 공식 추적 성능 테스트 보고서가 첨부되어 있습니다.

유펑에게 연락하기

잦은 벨트 이탈을 방지하고 장기적인 컨베이어 운영 비용을 절감할 수 있는 안정적이고 유지 관리가 적은 아이들러 솔루션을 찾고 계십니까? 제품 샘플, 맞춤형 기술 도면 및 공장 직접 견적을 요청하려면 지금 YUFENG 전문 엔지니어링 팀에 문의하세요.

YUFENG은 전 세계적으로 광업, 농업, 항만, 발전소, 화학 산업 및 기타 대량 자재 취급 응용 분야를 위한 완벽한 컨베이어 추적 수정 솔루션을 제공합니다.
