동일한 길이의 트로핑 아이들러 롤러

균형 잡힌 하중 분배는 YUFENG Equal Length Troughing Idler Roller의 핵심 장점입니다. 400~2400mm 벨트 폭에 대해 89~159mm 직경으로 제공되는 3개의 동일한 길이 롤러는 대칭형 벨트 지지를 제공하고 고르지 않은 가장자리 마모와 재료 유출을 줄이는 데 도움이 됩니다. 각 장치는 CAD 도면과 샘플 테스트를 통해 회전, 충격, 부식 및 밀봉 테스트를 거칩니다.

제품 정의 및 완전한 YUFENG 제조 공정

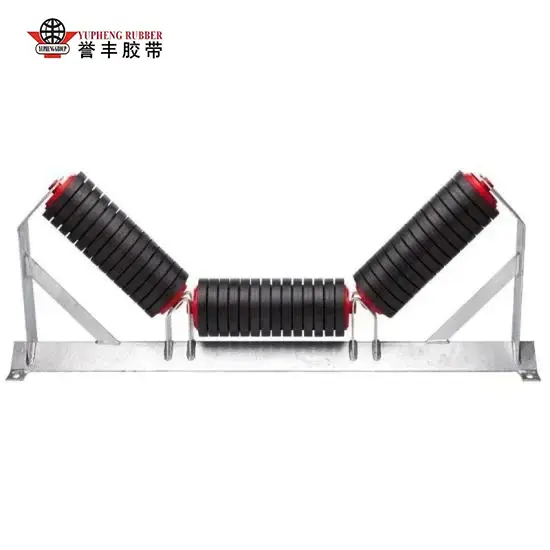

1. 등길이 트로핑 아이들러 구조

YUFENG Equal-Length Troughing Idler는 통합 스탬핑 브래킷에 장착된 동일한 길이와 직경을 가진 3개의 롤러로 구성됩니다. 하나의 수평 중앙 롤러와 두 개의 대칭 경사 측면 롤러는 안정적인 벌크 자재 운반을 위해 균형 잡힌 오목한 운반 프로파일을 형성합니다.

더 짧은 윙 롤러를 사용하는 길이가 다른 트로프 아이들러와 비교할 때, 동일한 길이의 디자인은 컨베이어 벨트 전체에 걸쳐 보다 일관된 지지력을 제공합니다. 이는 하중을 보다 균일하게 분산시키고 국부적인 응력, 불균일한 벨트 마모 및 일관되지 않은 롤러 치수로 인한 잠재적인 벨트 이탈을 줄이는 데 도움이 됩니다.

2. 고강도 작업을 위한 강화된 구조

YUFENG는 Q235 이음새가 없는 두꺼운 벽 강철 튜브, 견고한 탄소강 일체형 샤프트, 강화된 냉간 스탬프 브래킷 및 다층 미로 복합 이중 오일 씰을 사용합니다. CNC절단, 가스차폐용접, 정전고온방청코팅을 적용하여 치수정밀도, 구조강도, 내식성을 향상시켰습니다.

일부 저가형 아이들러는 장기간 무거운 하중을 받으면 변형될 수 있는 2.0~2.5mm의 얇은 벽 튜브를 사용하는 반면, YUFENG 등길이 트로프 아이들러는 3.5mm 두께의 이음매 없는 강철 튜브를 사용합니다. 고정밀 이중 밀봉 6204, 6205 및 6306 시리즈 베어링은 부하 요구 사항에 따라 사용할 수 있습니다.

3. 정밀한 회전과 안정적인 주행 성능

각 롤러의 방사형 런아웃은 0.5mm 이내로 제어되고 정적 회전 저항은 약 1.5~2.5N으로 유지됩니다. 이러한 제조 제어는 연속 이송 중에 부드러운 회전, 낮은 마찰 및 작동 소음 감소를 달성하는 데 도움이 됩니다.

강화된 구조는 먼지 농도가 높고 습도가 높으며 미네랄 슬러리가 튀고 약산 또는 알칼리에 노출되는 까다로운 환경에 적합하여 장기간 컨베이어 작동을 안정적으로 지원합니다.

4. 다양한 용도에 맞는 맞춤형 재료

표준 강철 동일 길이 트러핑 아이들러 외에도 YUFENG는 고무 지연 내마모성 롤러, UHMWPE 폴리머 부식 방지 롤러 및 스테인리스 스틸 샤프트 옵션을 포함한 특수 구성을 제공합니다.

이러한 구성은 재료의 마모성, 부식 조건, 습기 노출 및 컨베이어 요구 사항에 따라 선택할 수 있습니다. 들어오는 모든 원자재는 일관된 제조 품질을 유지하기 위해 생산에 들어가기 전에 화학 성분 및 기계적 강도 검사를 거칩니다.

정통 장기 현장 테스트 데이터

1. 6개월간 지하탄광 현장시험

YUFENG 기술 팀은 까다로운 운반 조건에서 장기적인 성능을 평가하기 위해 지하 탄광에서 Equal Length Troughing Idler Roller의 6개월간 중단 없는 현장 작동 테스트를 수행했습니다. 테스트에는 연속 작동, 베어링 하중, 밀봉 내구성, 벨트 보호 및 재료 유출 제어가 포함되었습니다.

테스트 환경:먼지 농도가 ≥1200mg/m³이고 주변 온도가 -10°C ~ +65°C이며 24시간 연속 운반 작업이 가능한 지하 탄광 도로입니다.

단일 그룹 베어링 하중:최대 2,800kg의 석탄, 맥석 및 혼합 광석 벌크 자재를 처리합니다.

2. 검증된 성능 결과

서비스 수명:테스트 아이들러는 32,600회의 안정적인 작동 시간을 누적했으며, 비교에 사용된 일반 얇은 벽의 비동일 길이 아이들러보다 서비스 수명이 3~5배 더 길었습니다.

씰링 내구성:30일 연속 먼지 및 고압 물 분무 순환 테스트를 거친 후 모든 테스트 샘플에서 베어링 걸림이 전혀 발생하지 않았으며 내부 윤활유 누출도 전혀 발생하지 않았습니다.

벨트 보호:균형 잡힌 동일한 길이의 롤러 구조는 컨베이어 벨트와 롤러 사이의 일방적인 가장자리 마찰을 줄여 테스트 조건에서 전체 벨트 교체 주기를 최대 40%까지 연장합니다.

물질 유출:표준 35° 트러프 각도를 사용하여 테스트된 동일한 길이의 아이들러 시스템은 측정된 유출율이 0.48%를 달성했으며, 이는 동일한 운반 부피에서 평행한 플랫 아이들러 및 동일하지 않은 길이의 트러프 아이들러의 경우 3.2%와 비교됩니다.

전체 제품 분류 및 기술 매개변수

1. 표준 동일 길이 3롤 트로핑 아이들러

광산, 시멘트, 곡물 및 기타 벌크 자재 운반 시스템을 위한 범용 구성입니다. 표준 홈통 각도에는 20°, 30°, 35° 및 45°가 포함됩니다.

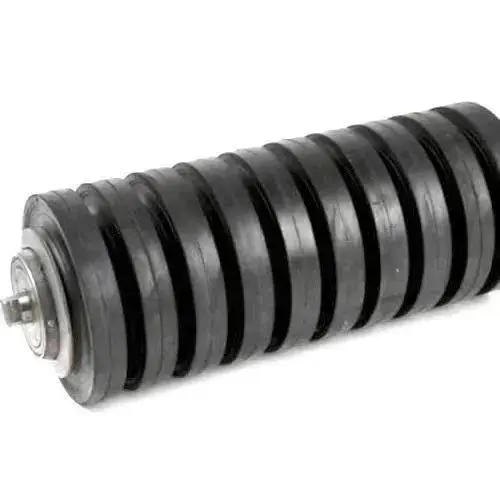

2. 동일한 길이의 충격 완충기 트로프 아이들러

적재 및 재료 공급 지점을 위해 설계된 이 롤러는 떨어지는 광석의 충격을 흡수하고 컨베이어 벨트 및 롤러 구조에 대한 직접적인 충격을 줄이기 위해 두꺼운 고무 래깅을 갖추고 있습니다.

3. 동일한 길이의 자동 자동 정렬 트로핑 아이들러

컨베이어 벨트를 정상 작동 위치로 되돌리는 데 도움이 되는 편차 수정 지지 구조가 장착되어 있어 가장자리 마모와 벨트 손상 가능성이 줄어듭니다.

4. UHMWPE 부식 방지 동일 길이 트로프 아이들러

산, 알칼리 또는 염무에 노출된 화학 공장, 염전 및 폐수 처리 시설과 같은 부식성 환경을 위해 스테인레스 스틸 샤프트 옵션이 있는 UHMWPE 폴리머 롤러 본체를 사용합니다.

표준 기술 매개변수 테이블

실제 글로벌 고객 프로젝트 사례

1. 몽골 노천석탄 채굴 프로젝트

1,200mm 폭의 대형 벨트와 시간당 2,000톤의 운반 용량을 갖춘 12km의 산간 석탄 컨베이어 시스템은 이전에 약 6,000시간 작동 후 길이가 다른 아이들러로 인해 조기 고장을 경험했습니다.

YUFENG는 두꺼운 튜브 벽과 향상된 미로 밀봉 기능을 갖춘 맞춤형 35° 강화 밀봉 Equal Length Troughing Idler를 공급했습니다. 18개월 동안 지속적으로 실외 작업을 수행한 후 이 프로젝트에서는 롤러 교체가 0건, 롤러 고장 보고가 0건을 기록했으며 월간 유지 관리 인건비는 약 65% 절감되었습니다.

2. 동남아 연안 광석 하역 터미널

이 프로젝트에는 심각한 해안 염수 안개 부식 상황에서 지속적인 옥외 선박 하역 및 적치장 운반이 포함되었습니다. YUFENG는 스테인리스 스틸 내부 샤프트가 포함된 UHMWPE 부식 방지 동일 길이 트로프 아이들러를 공급했습니다.

2년간의 연속 작동 후에도 공급된 롤러는 녹으로 인한 고장이나 베어링 막힘이 보고되지 않았으며, 이는 장기간 해안 벌크 자재 처리를 위한 안정적인 지원을 제공했습니다.

3. 국내 시멘트 클링커 생산라인

일일 용량이 5,000톤에 달하는 시멘트 클링커 생산 라인에는 고온 가마재 운반 및 마모성이 높은 골재 운반을 위한 롤러가 필요했습니다. YUFENG는 운반되는 재료, 롤러 및 컨베이어 벨트 사이의 충격과 마모성 접촉을 줄이기 위해 고무로 뒤덮인 Equal Length Impact Troughing Idler를 공급했습니다.

맞춤형 충격 방지 구성은 컨베이어 벨트 표면을 보호하고 비정상적인 마모를 줄이며 운반 시스템의 작동 주기를 연장하는 데 도움이 됩니다.

일반적인 불평등한 길이의 시장 아이들러와 핵심 경쟁 우위

적용 가능한 산업 시나리오

YUFENG Equal Length Troughing Idler Roller는 균형 잡힌 하중 분배, 안정적인 벨트 지지 및 안정적인 장기 작동이 필요한 대량 자재 운반 시스템용으로 설계되었습니다. 작업 환경에 따라 다양한 롤러 재질과 구성을 선택할 수 있습니다.

1. 광산업

노천 탄광, 지하 철광석, 금광석 및 보크사이트 운반 시스템에 적합하며 까다로운 작업 조건에서 대량 중량 물질의 장거리 운송을 지원합니다.

2. 화력발전소

석탄 공급 라인, 석회석 탈황 재료 이송, 보일러 재 및 슬래그 운송 시스템에 사용됩니다. 강화된 롤러 구조는 연속적인 대량 자재 처리를 지원합니다.

3. 건축자재 산업

시멘트 공장, 모래 및 돌 골재 채석장, 자갈 처리 라인 및 연마성 벌크 재료 및 연속 운반과 관련된 기타 응용 분야에 적합합니다.

4. 항만 및 벌크 화물 터미널

석탄, 철광석, 곡물 및 화학 물질 대량 화물 적재, 하역 및 적치장 운반 시스템용으로 설계되었습니다. 실외 및 습도가 높은 환경에 맞게 다양한 롤러 재질과 밀봉 구성을 선택할 수 있습니다.

5. 화학 및 소금 생산

UHMWPE 부식 방지 동일 길이 트러핑 아이들러는 화학 공장, 소금 생산 시설 및 관련 자재 처리 시스템을 포함하여 산, 알칼리, 염수 안개 및 기타 부식 조건에 노출되는 응용 분야에 사용할 수 있습니다.

6. 곡물가공산업

마모가 적은 식품 등급 롤러 옵션은 밀, 옥수수, 쌀 및 기타 농업용 대량 자재 저장 및 운반 시스템에 적합하며 부드러운 회전과 안정적인 벨트 지지를 제공합니다.

공장 전문적인 강점 및 품질 보증

YUFENG는 50세트 이상의 CNC 정밀 가공 장비를 갖춘 표준화된 20,000m² 규모의 자동화 생산 작업장을 운영하고 있습니다. 월간 최대 80,000개의 컨베이어 아이들러 생산 능력과 15년간의 헌신적인 제조 경험을 바탕으로 당사는 광업, 시멘트, 항만, 발전, 농업 및 기타 대량 운반 산업을 위한 신뢰할 수 있는 롤러 솔루션에 중점을 두고 있습니다.

1. 제조능력

당사의 생산 시스템에는 CNC 정밀 가공, 롤러 튜브 제작, 샤프트 가공, 용접, 베어링 조립, 씰링 및 표면 처리가 통합되어 있습니다. 생산 능력은 표준 롤러 주문과 대규모 운반 프로젝트를 위한 맞춤형 사양을 모두 지원합니다.

2. 품질 인증 및 규정 준수

당사의 롤러 제품은 통제된 품질 관리 시스템에 따라 제조되며 ISO 9001, MT/T 821 및 CE 관련 요구 사항을 지원합니다. 자격을 갖춘 고객 프로젝트에 대해 제3자 공장 감사 보고서 및 제품 성능 테스트 문서가 제공될 수 있습니다.

3. 5단계 품질관리

당사의 QC 프로세스에는 원자재 입고 검사, 반제품 용접 강도 테스트, 완성된 롤러 회전 저항 테스트, 밀봉 노화 시뮬레이션 및 최종 포장 검사가 포함됩니다. 이 다단계 검사 시스템은 생산 배치 전반에 걸쳐 일관된 치수 정확도, 밀봉 성능 및 회전 안정성을 유지하는 데 도움이 됩니다.

4. CAD 엔지니어링 및 기술 지원

YUFENG은 프로젝트 매칭, 설치 확인 및 컨베이어 구조 검증을 위한 무료 CAD 엔지니어링 도면을 제공합니다. 우리 기술팀은 벨트 폭과 운반 조건에 따라 적합한 롤러 직경, 트로프 각도, 베어링 구성 및 브래킷 치수를 추천할 수 있습니다.

5. 샘플 및 맞춤형 생산 서비스

소규모 시험 주문의 경우 제품 사양에 따라 약 7일 이내에 샘플 배송이 가능합니다. 표준 대량 생산 주문에는 일반적으로 15~20일이 소요되는 반면, 맞춤형 사양은 프로젝트 요구 사항 및 생산 복잡성에 따라 예약됩니다.

6. 글로벌 애프터 세일즈 지원

YUFENG은 롤러 선택, 설치 및 작동에 대한 원격 기술 지침을 제공합니다. 자격을 갖춘 대규모 해외 산업 프로젝트의 경우 고객이 안정적인 컨베이어 성능을 달성할 수 있도록 현장 매칭 지원을 제공할 수도 있습니다.

변환

벌크 컨베이어 시스템을 업그레이드하고 장기적인 운영 비용을 절감하기 위해 수명이 길고 유지 관리가 적은 롤러를 찾고 계십니까? 무료 제품 샘플을 신청하고 맞춤형 기술 도면과 공장 직접 도매 가격표를 받으려면 지금 바로 전문 엔지니어링 팀에 문의하세요! 우리는 모든 자재 취급 프로젝트 요구 사항에 맞는 원스톱 완전한 컨베이어 구성 요소 매칭 솔루션을 제공합니다.

FAQ 섹션

1. Q: 길이가 다른 아이들러에 비해 길이가 같은 트러핑 아이들러 롤러의 핵심 장점은 무엇입니까?

A: 동일한 길이의 3개의 동일한 롤러는 완전히 균형 잡힌 하중 분산을 실현하고 일방적인 벨트 응력과 가장자리 마모를 제거하며 재료 유출을 줄이고 컨베이어 벨트 서비스 수명을 크게 연장합니다. 35°는 대부분의 광산 및 시멘트 산업 프로젝트에 적합한 가장 보편적인 표준 각도입니다. 20° 광각 유형은 경하중 곡물 운송에 적합하고, 45° 깊은 여물통 모델은 대용량 벌크 운송에 적합하도록 설계되었습니다. YUFENG은 컨베이어 설계 도면에 따라 브래킷 경사각을 완전히 조정할 수 있습니다.

2. Q: 염장 및 화학 생산 공장에 부식 방지용 동일 길이 여물통 아이들러를 공급할 수 있나요?

답: 물론이죠. 우리는 세 가지 부식 방지 솔루션을 제공합니다. UHMWPE 비금속 폴리머 동일 길이 아이들러, 고무 코팅된 내마모성 녹슬지 않는 강철 아이들러, 맞춤형 스테인레스 스틸 내부 샤프트 아이들러는 장기간의 산, 알칼리 및 염분 부식성 작업 환경에 적응할 수 있습니다.

3. Q: 최소 주문 수량과 표준 배송 시간은 어떻게 되나요?

 A: 샘플 시험 주문 MOQ는 1개입니다. 대량 정식 주문 MOQ는 100세트입니다. 표준 재고의 기존 동일 길이 아이들러 사양은 영업일 기준 7일 이내에 배송될 수 있는 반면, 맞춤형 비표준 동일 길이 트로프 아이들러 롤러는 생산 기간이 15~20일이 필요합니다.

4. 질문: 동일한 길이의 쓰루 아이들러는 국제 산업 디자인 표준을 준수합니까?

A: 모든 완제품은 CEMA, ISO, MT/T 821 및 DIN 글로벌 산업 표준을 완벽하게 준수하며 국경 간 수출 통관을 위해 완전한 공식 테스트 보고서가 첨부됩니다.
