헤비 듀티 운반 용도를 위한 공장 직접 고무 엘리베이터 벨트

유펑 고무 엘리베이터 벨트버킷 엘리베이터 벨트라고도 알려진 는 곡물, 시멘트, 골재, 석탄, 광물 및 기타 벌크 자재를 운반하는 수직 리프팅 시스템용으로 설계된 강화 고무 벨트입니다. 벨트는 버킷 엘리베이터의 지속적인 하중 지지 요소 역할을 하며 지속적인 수직 장력과 풀리 주위의 반복적인 굽힘을 견뎌야 합니다.

유펑은 다양한 신장률, 인장 강도 및 리프팅 높이 기능을 갖춘 NN, EP 및 스틸 코드 엘리베이터 벨트 구조를 공급합니다. 벨트는 엘리베이터 치수 및 버킷 사양에 따라 맞춤형 버킷 장착 구멍, 기능성 고무 화합물, 가장자리 강화, 고정 길이 및 사전 펀칭과 함께 제공될 수 있습니다.

카카스 강화에 의한 엘리베이터 벨트 분류

NN 고무 엘리베이터 벨트

NN 나일론 원단은 상대적으로 경제적인 구조로 우수한 유연성과 충격 저항성을 제공합니다. 이는 중소형 버킷 엘리베이터, 특히 리프팅 높이가 최대 약 30m에 달하는 곡물 및 경량 자재 분야에 적합합니다.

EP 고무 엘리베이터 벨트

EP 폴리에스터 직물은 기존 면 기반 구조보다 영구 신율이 낮고 습기와 곰팡이에 대한 저항력이 우수합니다. 약 30~80m의 중간 리프팅 높이에 적합하며 시멘트, 모래, 골재 및 기타 벌크 자재 엘리베이터에 널리 사용됩니다.

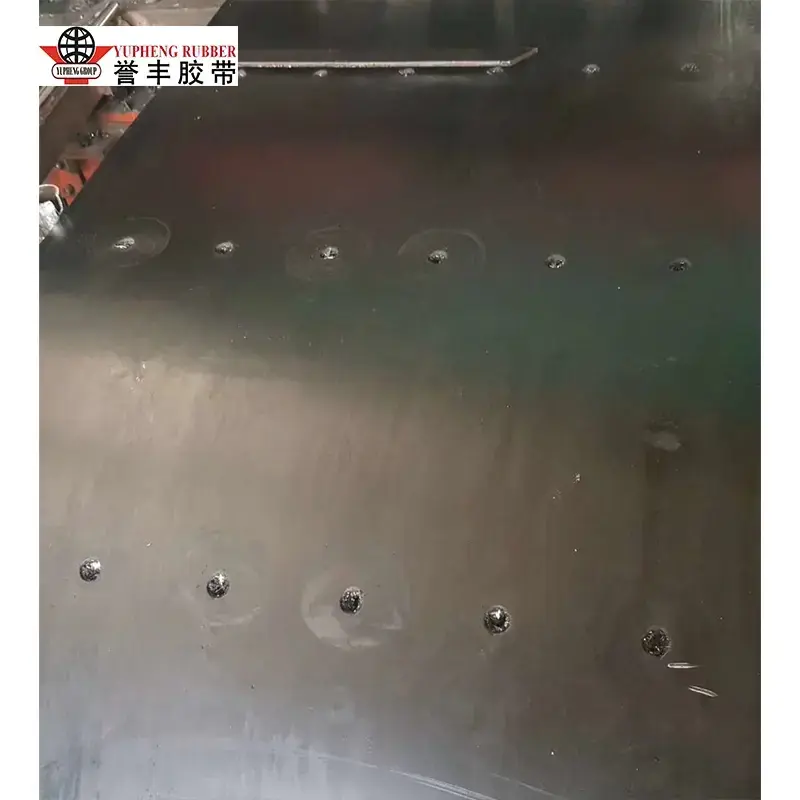

스틸 코드 고무 엘리베이터 벨트

스틸 코드 보강재는 까다로운 수직 리프팅 작업에 매우 높은 인장 강도와 극히 낮은 신장률을 제공합니다. 잦은 장력 조정을 최소화해야 하는 약 80m 이상의 대용량 엘리베이터 및 초고도 리프팅 시스템에 적합합니다.

벨트 카카스 유형	핵심특성	적용 가능한 근무 조건
NN 고무 엘리베이터 벨트	좋은 유연성, 경제적인 구조, 적당한 신율	낮은 및 중간 리프팅 높이, 곡물 및 가벼운 재료 엘리베이터
EP 고무 엘리베이터 벨트	낮은 영구 신율, 습기 및 곰팡이 저항성	중간 리프팅 높이, 시멘트, 모래 및 골재 엘리베이터
스틸 코드 엘리베이터 벨트	매우 낮은 신율, 높은 인장강도	매우 높은 리프팅 높이와 견고한 광물 엘리베이터

엘리베이터 벨트 사양 및 치수

시체 등급

유펑는 EP100–EP1000, NN100–NN800 및 ST630–ST2000 도체 등급을 제공합니다. 엘리베이터 높이, 버킷 하중, 재료 밀도, 벨트 속도 및 요구되는 인장 강도에 따라 적절한 등급을 선택해야 합니다.

벨트 폭

사용 가능한 벨트 폭은 약 300mm ~ 1600mm입니다. 벨트 폭은 버킷 치수, 자재 처리량, 엘리베이터 케이싱 폭, 헤드 및 테일 풀리 구성과 일치해야 합니다.

커버 두께

커버 고무 두께는 재료 마모, 충격 수준 및 작동 조건에 따라 약 3~10mm까지 맞춤 설정할 수 있습니다.

버킷 장착 구멍

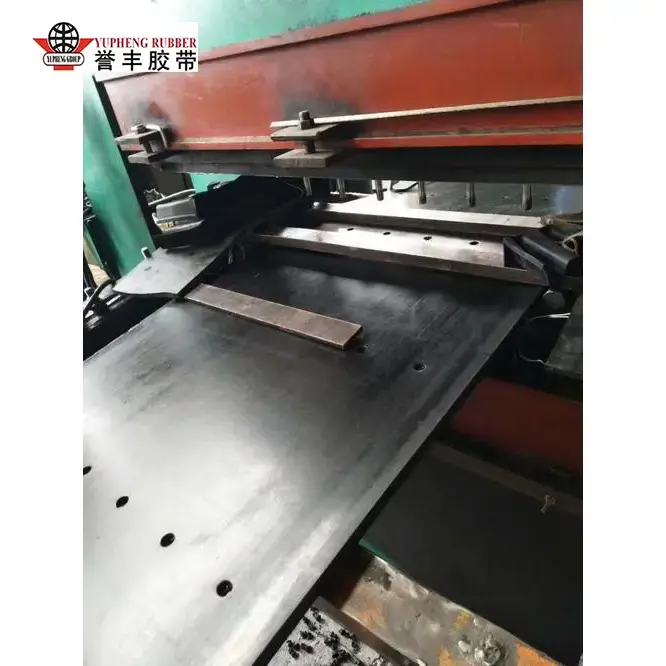

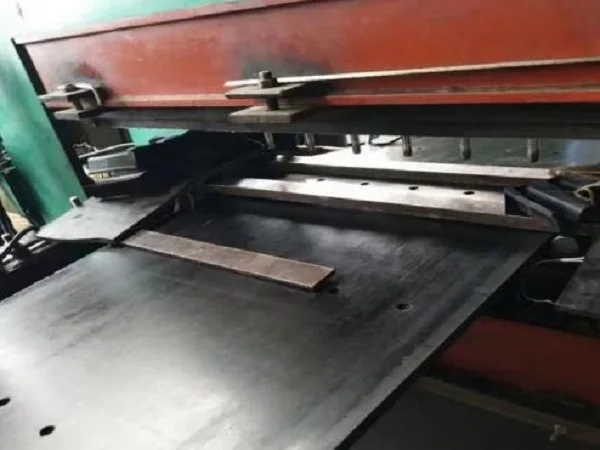

유펑은 원형 또는 사각형 구멍이 있는 CNC 버킷 홀 펀칭을 지원합니다. 버킷 도면에 따라 구멍 직경, 간격 및 위치를 처리하여 엘리베이터 버킷의 정확한 장착 지점을 제공할 수 있습니다.

다양한 재료와 환경에 맞는 엘리베이터 벨트 유형

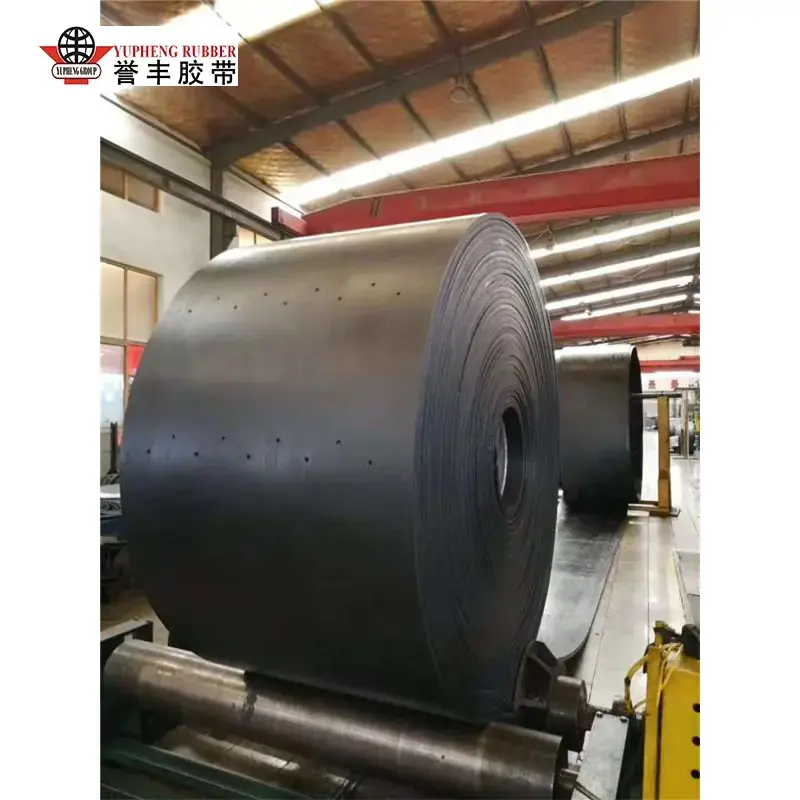

일반 내마모성 EP 엘리베이터 벨트

표준 내마모성 엘리베이터 벨트는 일반 대량 자재 리프팅에 천연 또는 적합한 합성 고무 커버 화합물을 사용합니다. 일반적인 작동 범위는 -20°C ~ +60°C이며 일반 온도 조건에서 시멘트, 모래, 골재 및 이와 유사한 재료에 적합합니다.

식품 등급 곡물 엘리베이터 벨트

식품 등급 엘리베이터 벨트는 곡물 처리 용도에 적합한 무독성 및 저취 고무 화합물을 사용합니다. 이 제품은 청결성과 적용 가능한 식품 접촉 요구 사항이 중요한 쌀, 밀, 옥수수 및 유사한 농업 자재용으로 설계되었습니다.

난연성 정전기 방지 엘리베이터 벨트

이 구성은 내화성 및 정전기 분산이 요구되는 지하 채굴 분야에 난연성 및 정전기 방지 고무 화합물을 사용합니다. MT/T668 탄광 안전 요구 사항에 따라 적용 모델을 제작할 수 있습니다.

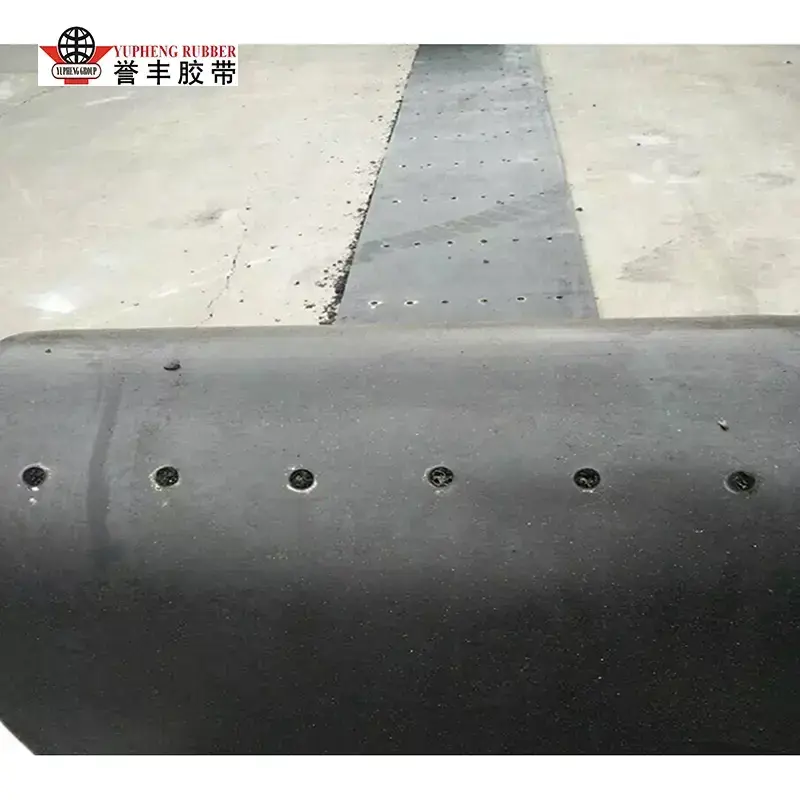

고온 방지 엘리베이터 벨트

EPDM 기반 내열 커버 고무는 시멘트 클링커와 같은 뜨거운 재료와 관련된 용도에 사용됩니다. 적절한 구조는 실제 작동 조건과 벨트 구성에 따라 최대 약 180°C의 재료 온도를 처리할 수 있습니다.

오일 및 부식 방지 엘리베이터 벨트

NBR 기반 커버 고무는 광유, 윤활유 및 선택된 화학 매체에 대한 더 나은 저항성을 제공합니다. 이 구성은 오일이나 부식성 물질에 노출되어 기존 고무 화합물에 영향을 미칠 수 있는 화학 공장 및 원자재 엘리베이터에 적합합니다.

스틸 코드 초고 리프팅 엘리베이터 벨트

스틸 코드 구조는 높은 리프팅 타워 및 대용량 엘리베이터용으로 설계되었습니다. 신장률이 매우 낮고 인장 강도가 높기 때문에 수직 리프팅 거리가 길고 버킷에 지속적으로 부하가 걸려도 벨트 안정성을 유지하는 데 도움이 됩니다.

버킷 장착 및 구조적 맞춤화

시체 선택

고객은 엘리베이터 높이, 버킷 하중 및 인장 요구 사항에 따라 NN 나일론 패브릭, EP 저신장 폴리에스테르 패브릭 또는 아연 도금 강철 코드를 선택할 수 있습니다.

구멍 패턴 사용자 정의

원형 또는 사각형 버킷 장착 구멍은 고객 도면에 따라 CNC 천공될 수 있습니다. 구멍 직경, 중심 거리 및 세로 간격은 버킷 장착 시스템에 맞게 조정될 수 있습니다.

표면 구성

벨트는 엘리베이터 설계 및 자재 취급 요구 사항에 따라 매끄러운 표면이나 선택된 미끄럼 방지 패턴 표면으로 제공될 수 있습니다.

기능성 고무 화합물

운반되는 재료 및 작동 환경에 따라 내마모성, 식품 등급, 난연성, 고온 및 내유성 고무 화합물을 선택할 수 있습니다.

가장자리 강화

두꺼워진 찢어짐 방지 가장자리 고무를 통합하여 머리와 꼬리 풀리 주변의 반복 굽힘 및 가장자리 응력에 대한 저항성을 향상시킬 수 있습니다.

고정 길이 및 사전 펀칭 서비스

유펑은 사전 천공된 버킷 구멍과 함께 고정 길이 섹션을 공급할 수 있으므로 배송 전에 엘리베이터 설치 치수에 따라 완성된 벨트를 준비할 수 있습니다.

엘리베이터 벨트 구조 및 제조 제어

고장력 시체

고강도 NN 및 EP 직물 또는 고강도 아연 도금 강철 코드가 엘리베이터 벨트의 주요 인장 구조를 형성합니다. 카커스는 필요한 리프팅 거리와 버킷 적재 조건에 따라 선택됩니다.

기능성 커버고무

마모, 온도, 오일, 식품 접촉 및 난연성 요구 사항에 따라 천연 천연 고무, NBR, EPDM 및 기타 적합한 화합물을 선택할 수 있습니다.

고결합 탈지 고무

보강층과 커버 사이에 전용 고접착 탈지 고무를 사용하여 도체와 고무의 결합을 개선하고 반복적인 장력을 받는 부위 주변의 박리를 줄입니다.

버킷 홀 보강

무거운 버킷 하중의 경우 장착 구멍 주변 영역을 추가 고무로 국부적으로 강화하여 가장자리 균열을 줄이고 정격 장력 하에서 볼트 체결 안정성을 유지할 수 있습니다.

원료검사

직물, 강철 코드 및 고무 재료는 가황 생산 라인에 들어가기 전에 인장 강도, 신율 및 박리 강도를 위해 샘플링됩니다. 필수 검사 기준을 충족하지 못하는 자재는 생산용으로 출시되지 않습니다.

수직 작동을 위한 엘리베이터 벨트 성능

성능 항목	표준 요구 사항	테스트 표준
EP 시체의 파손 시 신장	≥300%	ISO 6259
층간 박리 강도	≥12N/mm	ISO 2411
정격 하중 하에서의 영구 신율	2.5% 이하	DIN 22102
커버 고무 마모 손실	≤0.8cm³/1.61km	ISO 4649
펀치 홀 가장자리 인열 저항	정격 장력 하에서 균열이 발생하지 않음	공장 전용 테스트

실제 벨트 성능은 카커스 등급, 벨트 폭, 커버 두께, 버킷 로딩, 벨트 속도, 엘리베이터 높이, 풀리 직경 및 작동 환경에 따라 달라집니다. YUFENG은 선택한 구성에 따라 제품별 공장 테스트 데이터를 제공할 수 있습니다.

표준 및 인증 문서

일반 컨베이어 벨트 표준

유펑 고무 엘리베이터 벨트 제품은 해당 ISO 14890, DIN 22102 및 GB/T 7984 요구 사항에 따라 제조됩니다. 스틸 코드 구조는 해당되는 경우 DIN 22131에 따라 제조될 수 있습니다.

식품 접촉 요건

식품 등급 엘리베이터 벨트 재료는 해당 FDA 및 LFGB 식품 접촉 요구 사항에 따라 선택할 수 있습니다. 특정 인증 및 문서는 선택한 재료 구성 및 대상 시장에 따라 다릅니다.

탄광 안전 요구 사항

지하 광산용 난연성 및 정전기 방지 엘리베이터 벨트 구성은 최종 제품 구성 및 적용 가능한 테스트 범위에 따라 MT/T668 요구 사항에 따라 제조될 수 있습니다.

사용 가능한 문서

주문한 구성에 따라 YUFENG는 ISO9001 품질 관리 문서, CE 수출 문서, SGS 재료 성능 보고서, 식품 접촉 안전 문서, 탄광 난연성 안전 인증서 및 공장 제품 테스트 보고서를 제공할 수 있습니다.

엘리베이터 벨트 접합 및 설치

열간 경화 접합

영구 엘리베이터 벨트 조인트에는 열간 경화가 권장됩니다. 벨트 끝은 인접한 버킷 장착 구멍의 손상을 방지하면서 패브릭 플라이 또는 강철 코드 구조에 따라 준비됩니다. 결합층 사이에 적합한 접착력이 높은 탈지 고무를 배치한 후 전용 평면 가황기에서 가열과 압력을 제어합니다.

기계식 패스너 접합

신속한 설치가 필요한 긴급 수리에는 특수 엘리베이터 벨트 기계식 패스너를 사용할 수 있습니다. 이 방법은 임시 또는 단기 작동에 적합하며 일반적으로 초고도 리프팅 및 고하중 엘리베이터 시스템의 영구 조인트 솔루션으로 권장되지 않습니다.

풀리 선택

벨트의 반복적인 굽힘 피로를 줄이려면 적절한 크기의 헤드 및 테일 풀리를 선택해야 합니다. 풀리 직경은 카카스 구조 및 벨트 사양과 일치해야 합니다.

벨트 장력 조정

엘리베이터 장력 시스템은 선택한 벨트 구조 및 정격 작동 요구 사항에 따라 조정되어야 합니다. 적절한 장력은 안정적인 버킷 정렬을 유지하고 불필요한 벨트 움직임을 줄이는 데 도움이 됩니다.

버킷 장착 위치

버킷 장착 구멍은 엘리베이터 버킷 치수와 정확하게 일치해야 합니다. 날카롭거나 크기가 큰 재료가 버킷 장착 영역에 직접적인 영향을 미치지 않도록 공급 조건도 제어해야 합니다.

일치하는 버킷 엘리베이터 구성 요소

컨베이어 벨트 시리즈

유펑는 수직 리프팅과 수평 자재 운송을 결합한 운반 시스템을 위한 패브릭 컨베이어 벨트, 스틸 코드 컨베이어 벨트, 패턴 컨베이어 벨트 및 거친 상단 컨베이어 벨트를 공급할 수 있습니다.

롤러 및 풀리 구성 요소

적합한 제품에는 해당 자재 취급 시스템을 위한 트러프 아이들러, HDPE 부식 방지 롤러 및 엘리베이터 헤드 풀리가 포함됩니다.

고무 액세서리

내마모성 고무 시트, 가황 수리 접착제 및 엘리베이터 벨트 패스너는 설치, 유지 관리 및 현장 수리 요구 사항에 사용할 수 있습니다.

HDPE 파이프라인 시리즈

HDPE 수도관 및 준설관은 복합 조달이 필요한 광업 및 산업 프로젝트의 보조 유체 운송 용도로 공급될 수 있습니다.

맞춤 가공

유펑는 엘리베이터 도면 및 작동 조건에 따라 벨트 폭, 두께, 버킷 구멍 직경, 구멍 간격, 고정 길이 및 기능성 고무 구성을 맞춤화할 수 있습니다.

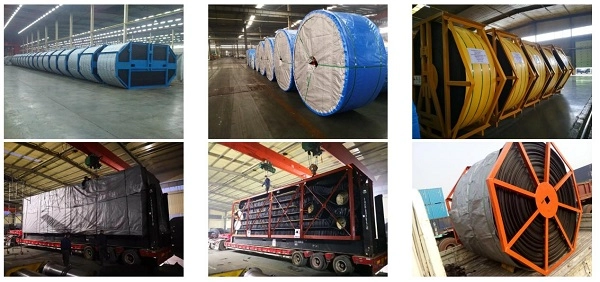

엘리베이터 벨트 포장 및 보관

좁은 폭 롤

폭이 약 300~800mm인 엘리베이터 벨트는 단단한 종이 코어에 감겨 있으며 방수 플라스틱 필름과 직조 외부 포장으로 보호됩니다.

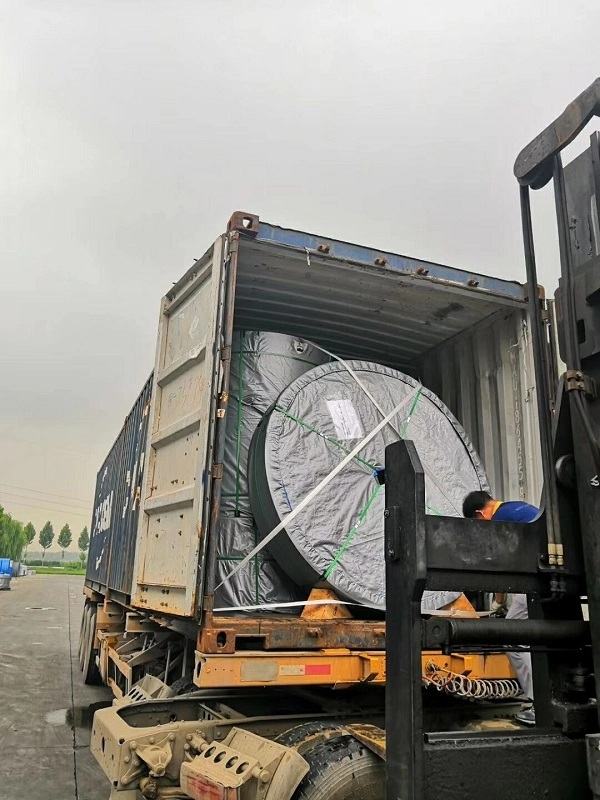

와이드 스틸 코드 롤

폭이 약 1000~1600mm인 무거운 강철 코드 엘리베이터 벨트는 강화 강철 끈, 보호용 타포린 및 컨테이너 운송을 위한 무거운 목재 팔레트로 고정할 수 있습니다.

사전 천공된 벨트 섹션

맞춤형 사전 천공 섹션은 별도의 폼 또는 쿠션 재료로 보호되어 취급 중 버킷 장착 구멍 주변의 변형 및 손상을 줄입니다.

저장 요구 사항

벨트는 권장 적재 높이가 1.2m 이하인 건조하고 통풍이 잘되는 창고에 수평으로 보관해야 합니다. 고무 노화 및 재료 열화를 줄이기 위해 직사광선, 빗물 및 화학 용제에 장기간 노출을 피해야 합니다.

올바른 고무 엘리베이터 벨트를 선택하는 방법

엘리베이터 높이 및 용량 확인

총 리프팅 높이와 시간당 자재 처리량은 도체 등급을 선택하는 첫 번째 매개변수입니다. NN은 소형 엘리베이터에 적합하고, EP는 다양한 중간 높이 응용 분야에 적합하며, 스틸 코드는 더 높은 인장 하중과 초고도 리프팅 시스템에 적합합니다.

버킷 홀 요구 사항 확인

벨트 펀칭 패턴이 버킷 시스템에 정확하게 일치할 수 있도록 버킷 장착 구멍 직경, 간격, 수량 및 도면 치수를 제공합니다.

재료 및 온도 확인

재료 유형, 입자 크기, 마모성, 오일 노출, 화학적 접촉 및 온도에 따라 적절한 커버 고무 구성이 결정됩니다.

풀리 및 설치 치수 확인

적절한 벨트 작동 및 굽힘 성능을 보장하려면 헤드 및 테일 풀리 직경, 벨트 폭, 엘리베이터 케이싱 치수 및 인장 배열을 함께 고려해야 합니다.

고무 엘리베이터 벨트 견적 요청

정확한 견적을 위해 카커스 유형, 벨트 폭, 총 엘리베이터 높이, 버킷 홀 크기 및 간격, 자재 유형, 작업 온도, 운반 용량, 총 주문 수량 및 도착 항구를 제공하십시오.

유펑 기술 엔지니어는 전체 엘리베이터 작동 조건에 따라 적절한 카커스 등급, 커버 두께, 버킷 펀칭 구성 및 기능성 고무 배합을 평가할 수 있습니다.
