헤비 듀티 컨베이어 시스템용 공장 직접 반환 아이들러 롤러

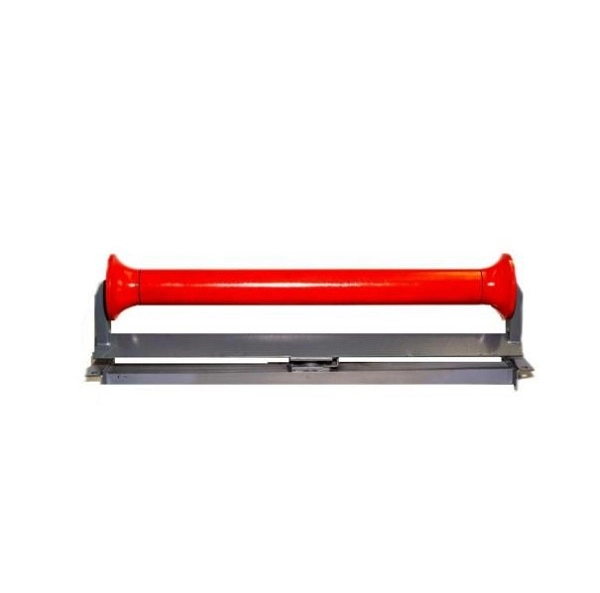

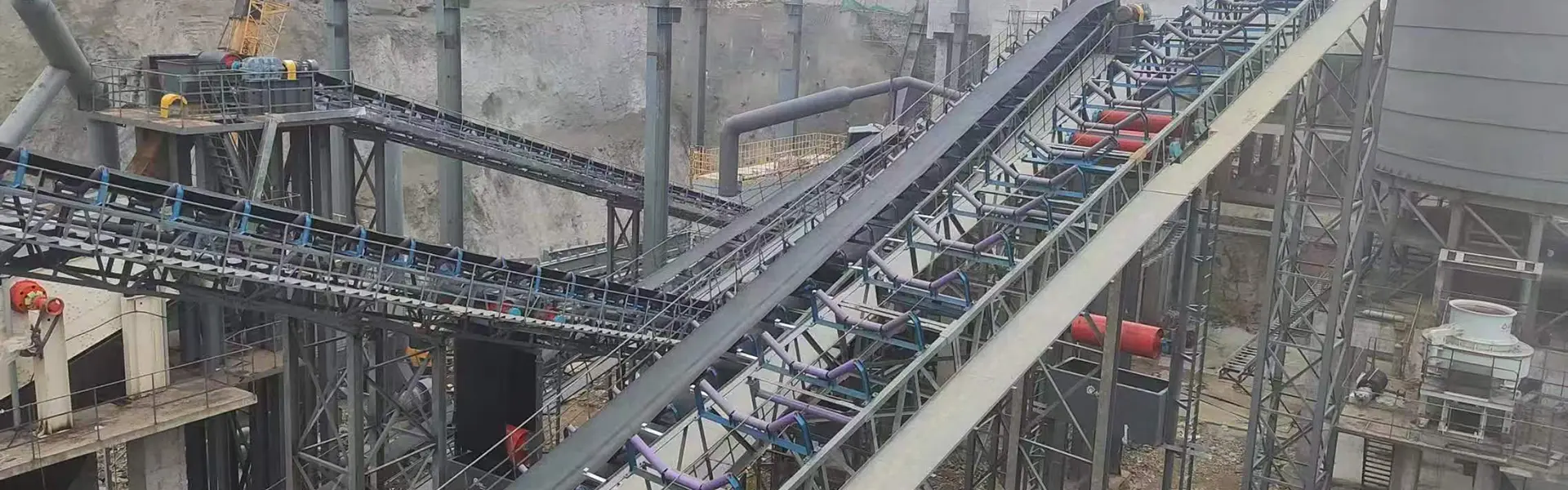

유펑 아이들러 롤러 반환리턴 롤러 또는 백 컨베이어 아이들러라고도 알려진 는 벨트 컨베이어의 하단 리턴 섹션에 설치되어 빈 컨베이어 벨트가 드라이브 또는 테일 섹션으로 돌아갈 때 이를 지지합니다. 주요 기능은 벨트 모양을 유지하고 처짐을 줄이며 원활한 복귀 움직임을 지원하고 안정적인 벨트 추적을 유지하는 데 도움을 주는 것입니다.

유펑는 광산, 시멘트, 항만, 화학 공장, 발전소 및 기타 벌크 자재 운반 응용 분야에 평면 평행, V형 센터링, 나선형 자가 세척, HDPE 부식 방지, 아연 도금 및 고무 디스크 리턴 아이들러를 공급합니다. 벨트 폭, 재료 특성 및 작업 환경에 따라 다양한 쉘 재료, 표면 처리, 밀봉 구조 및 베어링 구성을 선택할 수 있습니다.

표준 외경에는 76, 89, 108, 114, 133, 168, 194 및 219mm가 포함되며 롤러 길이와 벽 두께는 컨베이어 프레임 도면에 따라 제공됩니다. 롤러는 일반적인 DTII, TD75 및 CEMA 컨베이어 구조와 호환되도록 설계되었습니다.

다양한 컨베이어 조건에 대한 유형

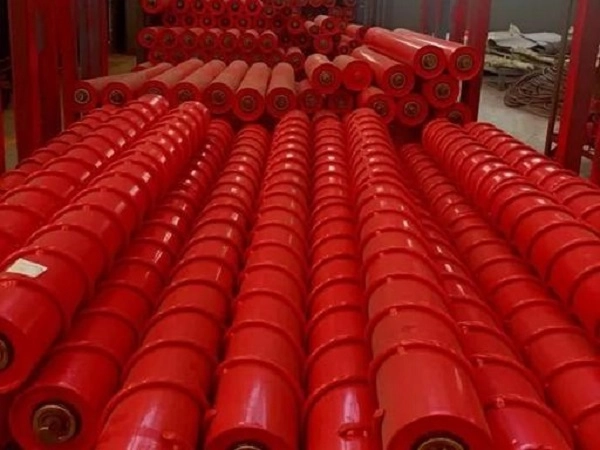

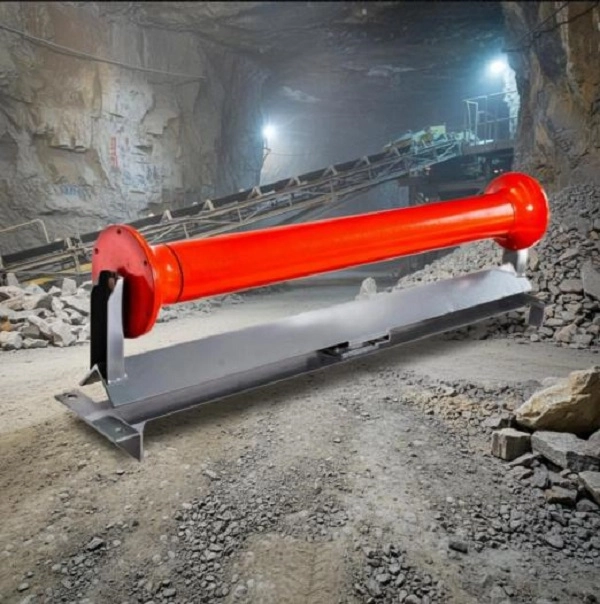

편평한 평행 복귀 아이들러 롤러

편평한 평행 복귀 아이들러는 단일 직선형 원통형 롤러를 사용하여 무부하 벨트를 지지합니다. 간단한 구조는 기본 리턴 벨트 지지가 필요한 건조하고 상대적으로 끈적이지 않는 재료를 운반하는 기존 운반 라인에 적합합니다.

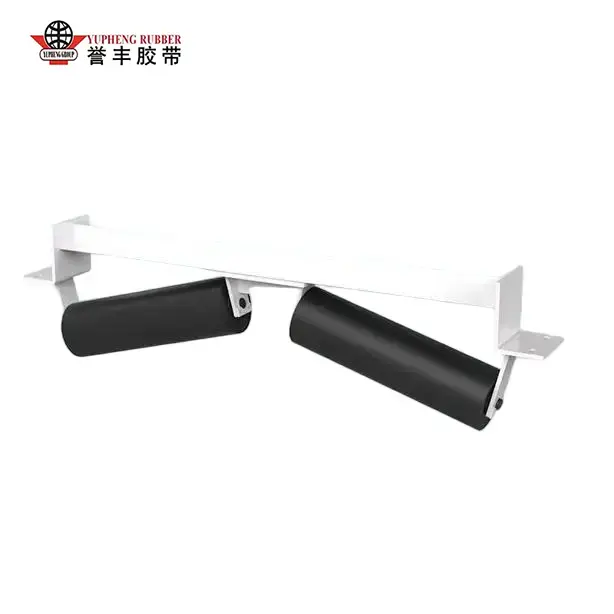

V형 센터링 리턴 아이들러 롤러

V형 리턴 아이들러는 V 구성으로 배열된 두 개의 롤러를 사용하여 추가적인 벨트 중심 안내를 제공합니다. 연속복귀 작업시 벨트 이탈이 발생할 수 있는 장거리 이송라인에 적합합니다.

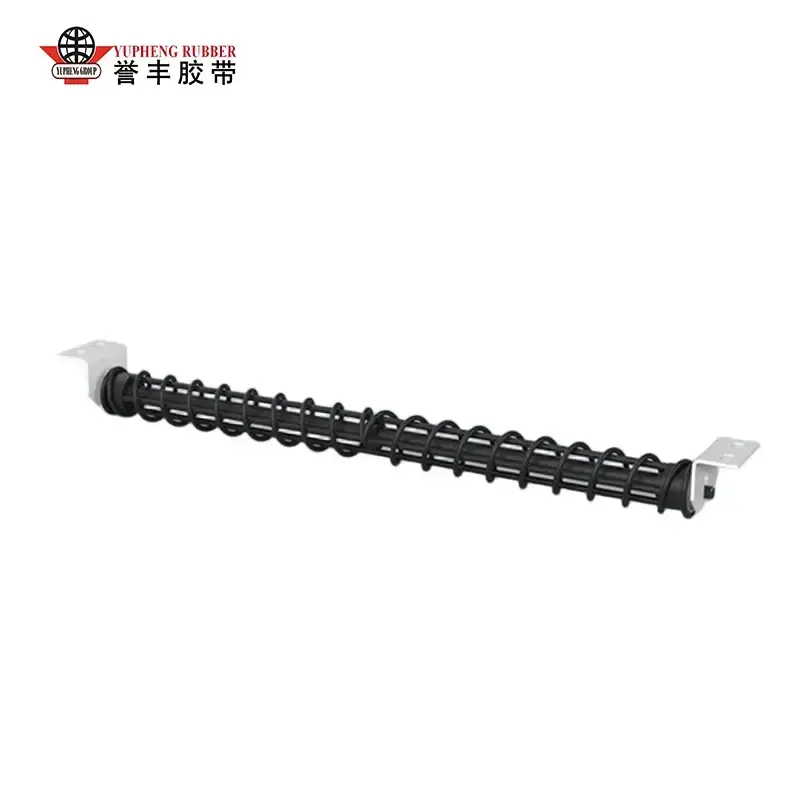

나선형 자체 청소 반환 아이들러 롤러

나선형 리턴 아이들러는 나선형 표면 프로파일을 사용하여 컨베이어 벨트 뒷면에서 점토, 젖은 모래 및 기타 끈적한 물질을 제거하는 데 도움을 줍니다. 이 제품은 습식 광산, 점토 채석장 및 역반환 접착력이 높은 자재를 취급하는 운반 시스템에 적합합니다.

HDPE 플라스틱 리턴 아이들러 롤러

HDPE 리턴 아이들러는 녹, 습기 및 선택된 화학 매체에 대한 저항성을 갖춘 비금속 쉘을 사용합니다. 낮은 작동 소음과 부식 방지 구조로 인해 해안 항구, 화학 공장 및 습한 산업 환경에 적합합니다.

롤러 유형	핵심특성	적용 가능한 근무 조건
평면 평행 복귀 아이들러	간단한 구조와 기본 벨트 지지대	건식 벌크 자재 및 기존 반환 섹션
V형 리턴 아이들러	향상된 벨트 센터링 기능	벨트 이탈이 발생하기 쉬운 장거리 운반 라인
나선형 자체 청소 반환 아이들러	벨트 표면에서 끈적끈적한 물질을 제거합니다.	젖은 광산, 점토 및 끈적끈적한 물질 운반
HDPE 플라스틱 리턴 아이들러	녹이 없고 부식에 강하며 소음이 적습니다.	해안, 습하고 화학적 환경

다양한 컨베이어 애플리케이션을 위한 구성

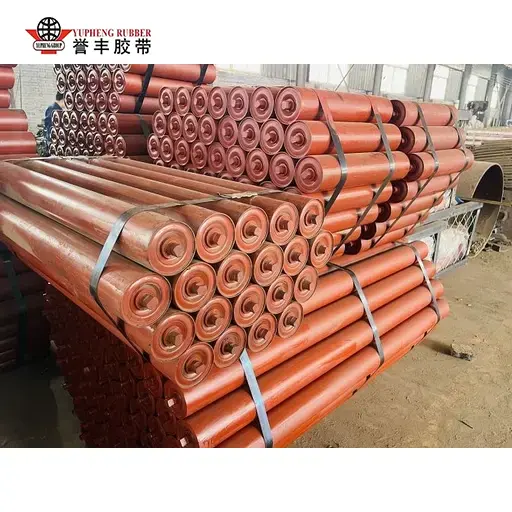

플랫 평행 리턴 롤러

평평한 평행 구성은 하단 빈 벨트 섹션을 위한 표준 복귀 지원 솔루션입니다. 이는 석탄, 석회석, 모래 및 리턴 벨트의 정렬 요구 사항이 일반적인 기타 상대적으로 건조한 벌크 재료에 적합합니다.

V형 센터링 리턴 롤러

V형 구성은 벨트가 리턴 섹션을 따라 이동할 때 추가적인 측면 가이드를 제공합니다. 이는 긴 컨베이어 시스템에서 좌우 벨트 이동을 제한하고 컨베이어 설계가 허용하는 경우 추가 수정 구성 요소에 대한 의존도를 줄이는 데 도움이 될 수 있습니다.

나선형 자가 청소 리턴 롤러

나선형 구조는 끈적끈적한 물질 잔여물을 운반하는 리턴 벨트용으로 설계되었습니다. 나선형 프로파일은 벨트 표면에 쌓인 점토, 진흙, 젖은 모래를 제거하여 롤러 주위에 쌓이는 재료를 줄이는 데 도움이 됩니다.

용융 아연도금 리턴 롤러

용융 아연 도금은 강철 롤러 표면에 추가적인 부식 방지 기능을 제공합니다. 이 구성은 기존의 미처리 강철이 더 빨리 부식될 수 있는 옥외 적치장, 야외 운반 라인 및 기타 습한 환경에 적합합니다.

HDPE 부식 방지 리턴 롤러

HDPE 쉘은 기존의 강철 표면 녹을 제거하고 습기, 염수 분무 및 선택된 화학 매체에 대한 저항성을 제공합니다. 해변 터미널, 화학 작업장 및 기타 부식성 환경에 적합합니다.

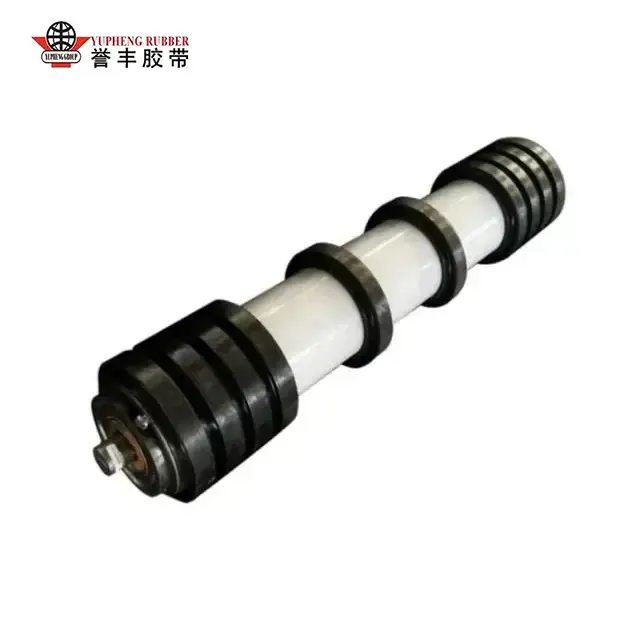

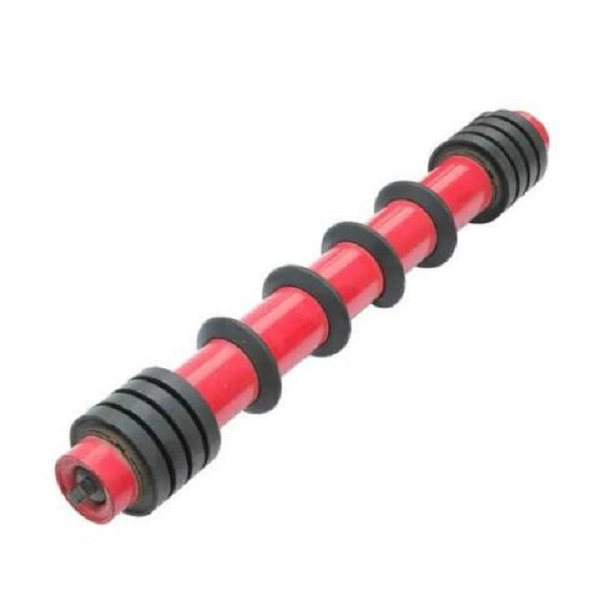

고무 디스크 리턴 롤러

고무 디스크는 롤러 샤프트를 따라 배열되어 리턴 벨트와의 유연한 접촉을 제공합니다. 이 구조는 벨트 진동의 일부를 흡수하고 리턴 벨트와 견고한 강철 롤러 표면 사이의 직접적인 마모를 줄일 수 있습니다.

명세서

롤러 직경

유펑은 76, 89, 108, 114, 133, 168, 194 및 219mm의 표준 외경을 제공합니다. 직경 선택은 벨트 속도, 벨트 폭, 복귀 하중, 컨베이어 길이 및 컨베이어 프레임의 설계 요구 사항을 고려해야 합니다.

벨트 폭 일치

리턴 아이들러 범위는 약 500-2400mm의 컨베이어 벨트 폭에 맞게 설계되었습니다. 롤러 길이와 샤프트 치수는 실제 프레임 및 브래킷 치수에 따라 맞춤화될 수 있습니다.

컨베이어 프레임 호환성

유펑 리턴 아이들러 롤러 제품은 DTII, TD75 및 CEMA 유형 컨베이어 구조에 맞게 구성할 수 있습니다. 구매자는 기존 컨베이어 시스템의 롤러를 교체할 때 기존 롤러 치수 또는 프레임 도면을 제공해야 합니다.

벨트 호환성

롤러는 벨트 폭, 리턴 구조 및 컨베이어 레이아웃에 따라 패브릭 컨베이어 벨트, 스틸 코드 컨베이어 벨트, 측벽 컨베이어 벨트 및 파이프 컨베이어 벨트 시스템과 일치할 수 있습니다.

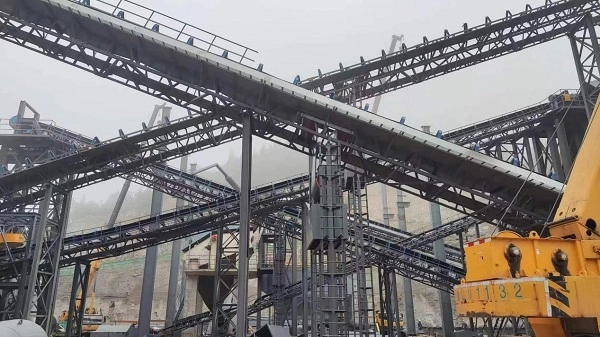

재료 및 씰링 옵션

롤러 쉘 재질

사용 가능한 쉘 재질에는 Q235 탄소강, HDPE 및 304 스테인리스강이 포함됩니다. 탄소강은 일반적인 중부하 운반에 적합하고, HDPE는 부식에 민감한 환경에 적합하며, 304 스테인리스강은 더 높은 내식성이 요구되는 용도에 적합합니다.

표면 처리

표면 처리 옵션에는 정전기 스프레이 코팅, 용융 아연 도금 및 고무 디스크 포장이 포함됩니다. 선택한 처리 방법은 실외 습도, 부식성 매체, 충격 및 벨트 접촉 요구 사항에 맞게 조정할 수 있습니다.

씰링 구조

이중 및 삼중 복합 나일론 미로 밀봉 시스템을 사용하면 먼지와 물이 베어링 구멍으로 유입되는 것을 제한할 수 있습니다. 고무 접촉 씰은 베어링 어셈블리 주위에 추가적인 장벽을 제공할 수 있습니다.

베어링 구성

국내 고정밀 베어링 또는 수입 SKF/FAG C3 클리어런스 베어링은 작동 요구 사항, 연속 작동 조건 및 고객 사양에 따라 선택할 수 있습니다.

특별 근무 조건

실제 용도에 따라 지하 석탄 채굴을 위한 난연성 및 정전기 방지 리턴 롤러나 한랭지 노천광산을 위한 저온 저항 롤러와 같은 특수 구성을 고려할 수 있습니다.

지지 브래킷

유펑은 선택한 롤러가 컨베이어 프레임 및 설치 구조와 일치할 수 있도록 다양한 크기의 리턴 롤러 지지 브래킷을 공급할 수 있습니다.

구조 및 원자재

롤러 쉘

표준 강철 리턴 롤러는 Q235 고주파 ERW 강철 파이프를 사용하는 반면 HDPE 버전은 순수 HDPE 재료를 사용합니다. 쉘 벽 두께는 롤러 길이, 하중 및 필요한 구조적 강도에 따라 조정될 수 있습니다.

롤러 샤프트

표준 구성의 샤프트에는 45# 냉간 압연 솔리드 라운드 스틸이 사용되어 연속 작동 중에 굽힘 및 변형에 대한 저항력을 제공합니다.

베어링

C3 간격 깊은 홈 볼 베어링은 회전 어셈블리에 사용됩니다. 베어링 선택은 연속 컨베이어 작동 중 회전 저항, 온도 상승 및 서비스 수명에 영향을 미칩니다.

씰링 부품

밀봉 구조에는 베어링 구멍에 들어가는 먼지와 물을 줄이기 위해 고인성 나일론 미로 링과 내후성 니트릴 고무 밀봉 링이 포함될 수 있습니다.

원료검사

조립 공정에 들어가기 전에 강철 튜브, 샤프트 및 베어링을 샘플링하고 점검합니다. 공장 검사 요구 사항을 충족하지 않는 재료는 생산 전에 거부됩니다.

성과 지표

성능 항목	표준 요구 사항	테스트 표준
회전 저항 계수	≤0.008	ISO 15365
먼지 및 물 보호 등급	IP65	IP 테스트 표준
정격 부하 수명	≥30,000 근무 시간	공장 가속 노화 테스트
롤러 쉘 동심도	0.5mm 이하	다이얼 표시기 테스트
베어링 안티에이징 타임	≥500h 고온 노화 테스트	내부 연구실 테스트
축방향 정하중 용량	변형 없이 정격 하중의 1.5배	정압 테스트

실제 롤러 성능은 직경, 쉘 벽 두께, 베어링 유형, 밀봉 구조, 컨베이어 속도, 벨트 장력, 환경 조건 및 유지 관리 방식에 따라 달라집니다.

표준 및 품질 문서

컨베이어 산업 표준

유펑 리턴 아이들러 롤러 제품은 컨베이어 장비 및 롤러 성능에 대한 CEMA, GB/T10595 및 ISO15365 요구 사항을 참조하여 제조됩니다.

안전 요구 사항

지하 광산용 리턴 롤러는 해당 탄광 안전 요구 사항에 따라 구성할 수 있습니다. 정확한 안전 문서는 선택한 제품과 사용 목적에 따라 다릅니다.

문서 내보내기

사용 가능한 문서에는 ISO9001 품질 관리 인증, CE 수출 문서, SGS 원자재 검사 보고서, 탄광 안전 테스트 문서, 제품 및 대상 시장에 따른 공장 회전 저항 및 서비스 수명 테스트 보고서가 포함될 수 있습니다.

설치 및 교체

새로운 컨베이어 프레임 어셈블리

리턴 롤러 지지 브래킷은 설계된 간격에 따라 컨베이어 프레임에 고정됩니다. 롤러 샤프트의 양쪽 끝을 브래킷 장착 구멍에 맞추고 지정된 핀 또는 볼트로 고정합니다. 컨베이어를 시운전하기 전에 롤러는 비정상적인 저항 없이 자유롭게 회전해야 합니다.

마모된 리턴 롤러 교체

교체하기 전에 컨베이어를 멈추고 전원 공급 장치를 분리해야 합니다. 샤프트 잠금 부품을 제거한 후 손상된 리턴 롤러를 제거하고 새 장치로 교체할 수 있습니다. 컨베이어를 다시 시작하기 전에 새 롤러의 유연한 회전 여부를 점검해야 합니다.

V형 리턴 롤러 배열

V형 리턴 롤러는 벨트 추적에 추가 지원이 필요한 장거리 운반 라인에 적절한 간격으로 배열될 수 있습니다. 실제 간격은 컨베이어 구조, 벨트 동작 및 작동 조건에 따라 결정되어야 합니다.

나선형 롤러 설치

나선형 자가 청소 리턴 롤러는 벨트 캐리백이 리턴 측에 쌓일 수 있는 젖거나 끈적한 물질을 운반하는 컨베이어에 사용해야 합니다. 설치 시 나선형 표면이 벨트 주행 방향 및 컨베이어 구조와 일치하는지 확인해야 합니다.

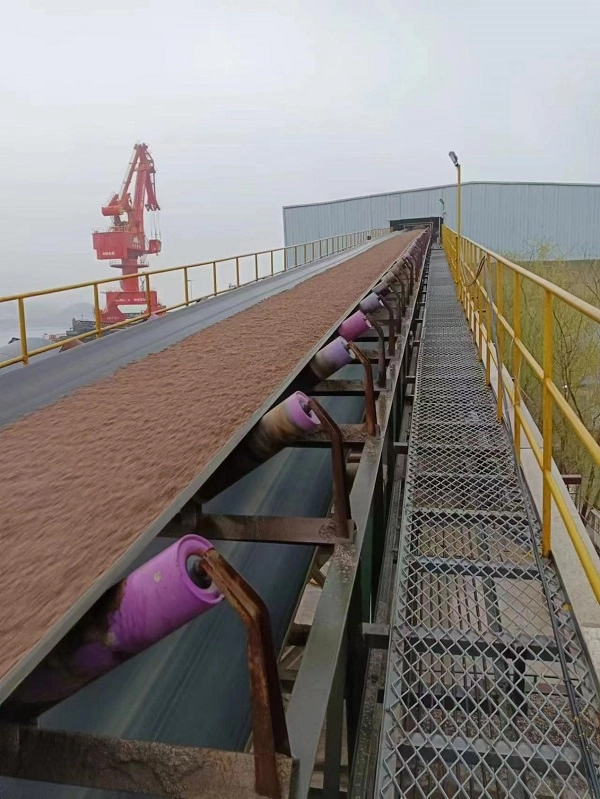

신청조건

건식 벌크 자재 운반

편평한 평행 복귀 롤러는 석탄, 석회석, 모래 및 골재와 같이 상대적으로 건조한 물질을 운반하는 기존 컨베이어에 적합합니다.

장거리 컨베이어 라인

V형 센터링 리턴 롤러는 긴 컨베이어 라인이 리턴 스트로크 동안 향상된 벨트 추적을 필요로 하는 경우 선택할 수 있습니다.

젖고 끈적한 물질

나선형 자가 청소 리턴 롤러는 젖은 광산, 점토 채석장 및 끈적끈적한 물질이 컨베이어 벨트의 뒷면에 달라붙는 기타 응용 분야에 적합합니다.

해안 및 화학 환경

작동 조건에 따라 염수 분무, 습기 또는 선택된 부식성 매체에 노출되는 영역에 대해 HDPE 또는 아연 도금 리턴 롤러를 선택할 수 있습니다.

민감한 직물 컨베이어 벨트

진동과 접촉 마모를 줄이기 위해 롤러와 리턴 벨트 사이에 추가적인 유연성이 필요한 경우 고무 디스크 리턴 롤러를 고려할 수 있습니다.

적합한 컨베이어 시스템 제품

컨베이어 벨트 시리즈

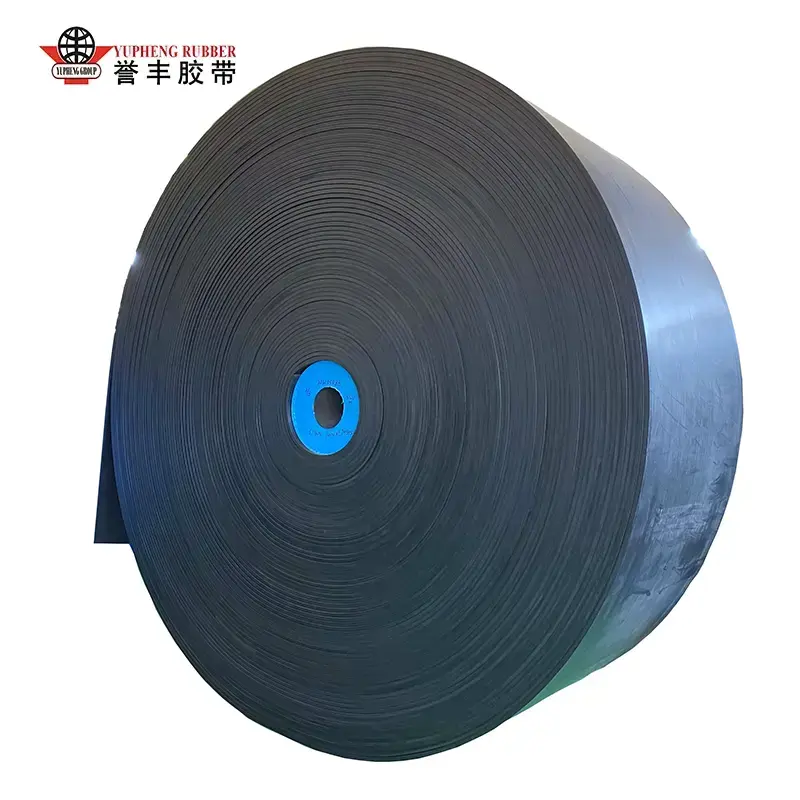

유펑은 완전한 벌크 재료 운반 시스템을 위해 직물 컨베이어 벨트, 스틸 코드 컨베이어 벨트, 측벽 컨베이어 벨트, 파이프 컨베이어 벨트, 패턴 컨베이어 벨트 및 거친 상단 컨베이어 벨트를 공급할 수 있습니다.

기타 컨베이어 롤러

지원 제품에는 트러프 운반 아이들러, 임팩트 아이들러, 자동 정렬 아이들러 및 해당 브래킷과 지지 스탠드가 포함됩니다.

고무 액세서리

컨베이어 설치, 유지보수 및 현장 수리를 위해 내마모성 고무 시트, 컨베이어 스커트 고무, 가황 수리 접착제 및 패치 키트를 공급할 수 있습니다.

HDPE 파이프라인 시리즈

HDPE 수관 및 HDPE 준설 파이프는 광산 및 산업 프로젝트의 보조 물 및 슬러리 운송 응용 분야에 공급될 수 있습니다.

맞춤 가공

롤러 직경, 벽 두께, 샤프트 치수, 밀봉 구조 및 기타 매개변수는 고객 작업 도면 및 컨베이어 요구 사항에 따라 조정될 수 있습니다.

포장 및 보관

소경 리턴 롤러

76, 89 및 108mm 리턴 롤러는 강철 와이어로 묶을 수 있고 양쪽 샤프트 끝에 보호 캡이 장착되어 있으며 국제 운송을 위해 단단한 나무 케이스에 포장될 수 있습니다.

대형 헤비 리턴 롤러

168, 194 및 219mm 롤러를 나무 팔레트에 배치하고 보호용 플라스틱 필름으로 포장한 후 컨테이너 운송을 위해 고정하여 표면 긁힘과 부식을 줄일 수 있습니다.

HDPE 플라스틱 리턴 롤러

HDPE 롤러는 폼이나 기타 완충재로 분리하여 적재, 하역 및 운송 중 표면 충돌과 손상을 줄일 수 있습니다.

저장 요구 사항

리턴 롤러는 권장 적재 높이가 1.2m 이하인 팔레트에 수평으로 보관해야 합니다. 옥외에 보관할 경우에는 방수 타포린을 사용하고, 빗물에 장기간 노출되는 것을 피해야 합니다.

올바른 리턴 아이들러 롤러를 선택하는 방법

컨베이어 벨트 폭

적절한 롤러 길이, 샤프트 구성 및 브래킷 크기를 확인할 수 있도록 컨베이어 벨트 폭과 기존 프레임 치수를 제공하십시오.

리턴 롤러 유형

플랫, V형, 나선형, HDPE 및 고무 디스크 리턴 롤러는 벨트 추적 요구 사항, 재료 접착력, 습도 및 부식 조건에 따라 선택해야 합니다.

근무 환경

습도, 염수 분무, 화학 물질 노출 및 온도 조건을 포함하여 광산, 항구, 화학 물질 또는 기타 작업 환경에 대한 정보를 제공합니다. 이는 적절한 쉘 재료와 표면 처리를 결정하는 데 도움이 됩니다.

재료 접착력

젖은 점토, 진흙 또는 끈적한 물질이 벨트의 복귀 측에 남아 있는 경향이 있는 경우, 물질 축적을 줄이기 위해 나선형 자가 청소 복귀 롤러를 고려할 수 있습니다.

벨트 추적 요구 사항

벨트 이탈 경향이 있는 장거리 컨베이어 라인의 경우 V형 센터링 리턴 롤러는 리턴측 정렬 배열의 일부로 평가될 수 있습니다.

반품 아이들러 롤러 견적 요청

필수 기술 매개변수

정확한 견적을 위해 일치하는 컨베이어 벨트 폭, 롤러 외경, 플랫형, V형, 나선형 또는 HDPE 등 리턴 아이들러 유형, 작업 환경, 재료 특성, 총 주문 수량 및 대상 배송 포트를 제공하십시오.

유펑 기술 엔지니어는 실제 컨베이어 시스템에 따라 적절한 롤러 직경, 쉘 재료, 베어링 구성, 밀봉 구조 및 지지 브래킷을 평가할 수 있습니다.

유펑 글로벌 연락처 정보

이메일

jayce@yuphengbelt.com

WhatsApp/위챗/모바일

+86 15318787602

공장 주소

Xiagou Villege, ETDZ, 칭다오, 산둥, 중국

View as

YUFENG은 중국의 전문 아이들러 롤러 반환 제조업체 및 공급업체입니다. 우리는 경험이 풍부한 영업 팀, 전문 기술자 및 애프터 서비스 팀을 보유하고 있습니다.

뉴스 추천

라오스 광산 프로젝트에 선적할 준비가 된 고성능 스틸 코드 컨베이어 벨트 롤 더보기 >>

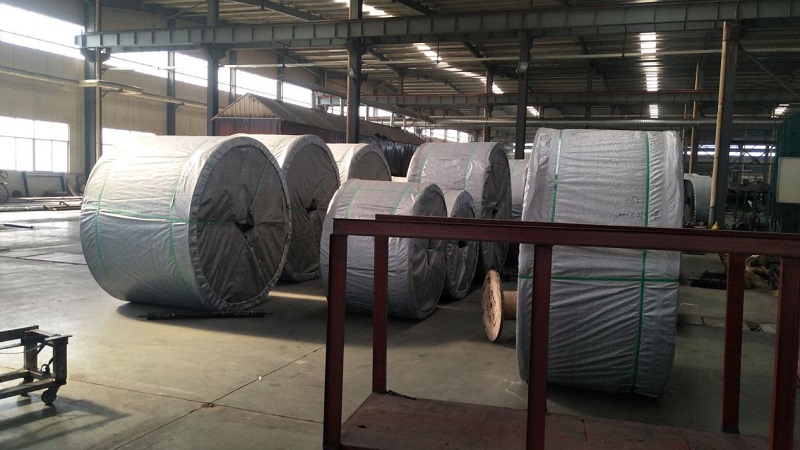

광산 자재 운송을 지원하기 위해 대량의 스틸 코드 컨베이어 벨트를 세네갈로 수출 더보기 >>

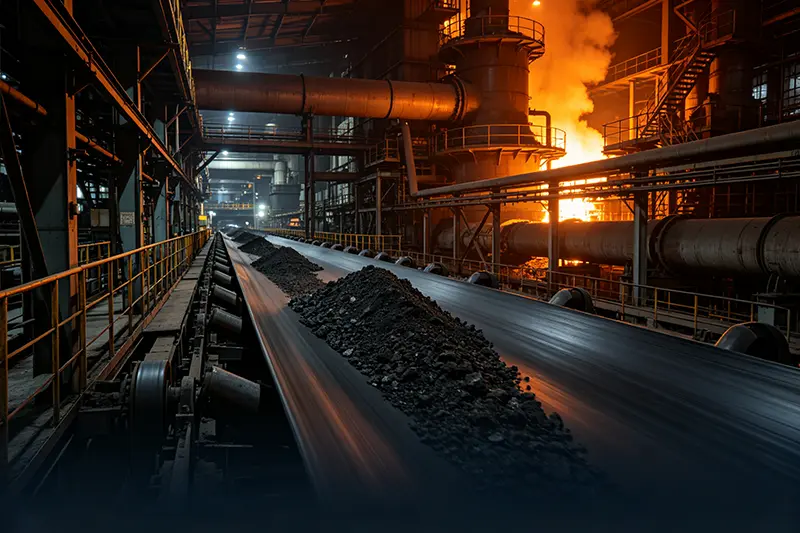

스틸 코드 컨베이어 벨트의 적용 시나리오는 무엇입니까?더보기 >>

해외 광산 고객이 우리 공장을 방문하여 심층적인 의사소통 및 컨베이어 벨트 협력 협상을 합니다.더보기 >>

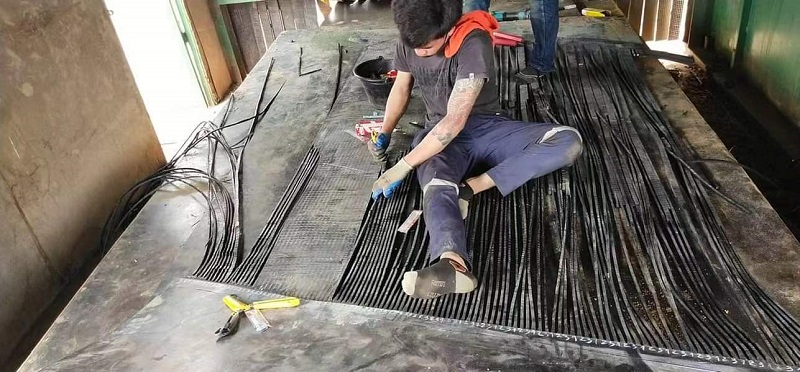

현지 태국 애프터 서비스 팀이 광산 고객을 위해 현장 스틸 코드 컨베이어 벨트 접합 서비스를 제공합니다.더보기 >>

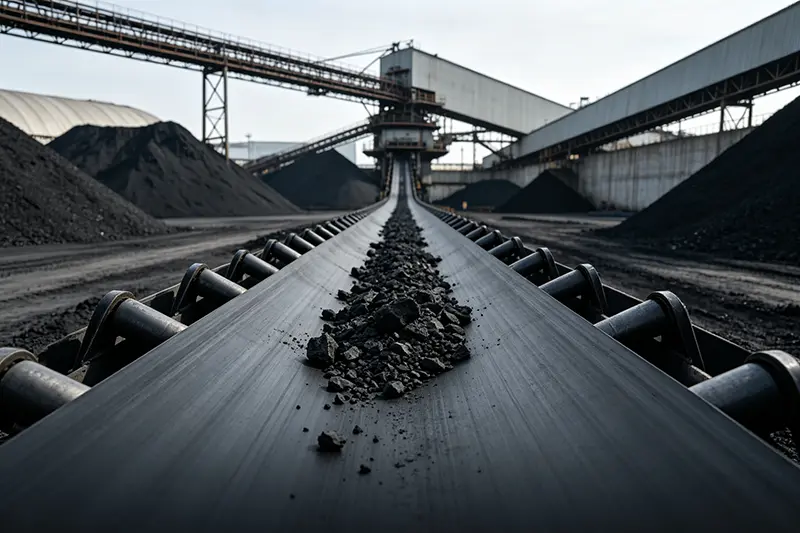

스틸 코드 컨베이어 벨트의 장점 더보기 >>
