나선형 리턴 아이들러 롤러

자체 청소 성능으로 인해 YUFENG Spiral Return Idler Roller는 젖고 끈적거리며 쌓이기 쉬운 재료를 취급하는 컨베이어에 이상적입니다. 나선형 구조는 벨트 복귀 표면에서 부착된 물질을 제거하는 데 도움이 되며, 벨트 이탈을 줄이고, 청소 중단 시간 및 유지 관리 요구 사항을 줄여줍니다. 석탄, 시멘트, 항만 및 화력 발전 응용 분야에서 현장 테스트를 거쳤으며 중부하 운반 시스템에 장기적으로 안정적인 지원을 제공합니다.

문의 보내기

제품 설명

YUFENG는 중국 북부의 전문 컨베이어 기계 산업 클러스터에 핵심 생산 기지와 자동화 작업장을 갖춘 고성능 자가 세척 컨베이어 아이들러 시리즈 제품을 전문으로 합니다. 이 브랜드는 접착 방지 나선형 구조 설계, 내마모성 고강도 원자재 및 다중 채널 미로 밀봉 기술을 모든 나선형 리턴 아이들러 롤러에 통합합니다.

기본 테스트 정보

YUFENG는 까다로운 리턴 측 컨베이어 조건에서 나선형 리턴 아이들러 롤러의 장기적인 성능을 평가하기 위해 6개월간 중단 없는 현장 작동 테스트를 실시했습니다. 이 테스트에서는 지하 석탄 채굴, 시멘트 클링커 운반, 항구 광물 분말 하역 및 화력 발전 재 운송을 포함한 다양한 산업 환경을 다루었습니다.

테스트 시나리오에는 먼지가 많고 습도가 높으며 진흙이 많고 끈적끈적한 물질 조건이 포함되었으며, 리턴 벨트의 각 평방 미터에는 평균 4~9kg의 끈적끈적한 광석 분말, 진흙 및 재가 부착되어 있었습니다. 이러한 조건은 지속적인 산업 운반에서 발생하는 일반적인 재료 접착 문제를 재현하기 위해 선택되었습니다.

테스트 결과, 끈적끈적한 재료로 작동하는 리턴 측 컨베이어 아이들러의 경우 기본 하중 지지력만으로는 충분하지 않음이 확인되었습니다. 자동 재료 배출 성능, 접착 방지 기능 및 벨트 추적 안정성은 원활한 리턴 벨트 작동을 유지하는 데 중요합니다. 이러한 성능 요구 사항은 YUFENG Idler Roller의 핵심 설계 논리를 형성합니다.

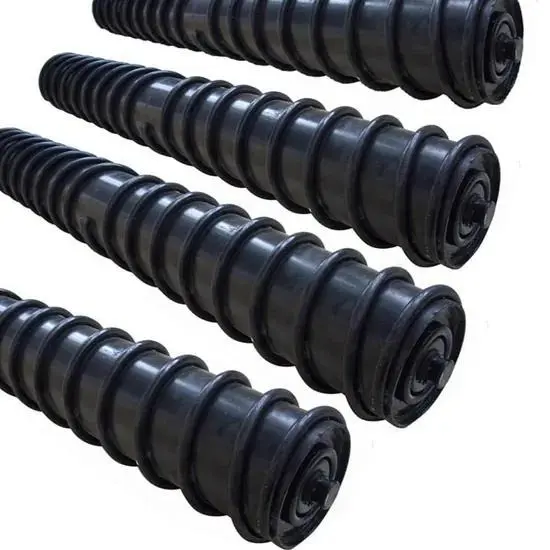

Spiral Return Idler Roller

자가 세척 나선형 구조 성능 테스트

끈적한 재료 조건에서의 비교 현장 테스트

YUFENG는 동일한 끈끈한 재 운반 조건에서 나선형 리턴 아이들러 롤러와 일반 부드러운 리턴 아이들러 롤러 간의 2주간 비교 현장 테스트를 수행했습니다. 테스트 결과는 재료 접착 제어 및 유지 관리 요구 사항에 상당한 차이가 있음을 보여주었습니다.

일반적인 부드러운 복귀 아이들러 롤러는 8~12시간 연속 작동 후 롤러 표면에 고르지 않은 재료 축적이 발생했습니다. 축적된 끈적끈적한 물질은 불규칙한 돌출을 형성하여 벨트 편차 문제를 일으키고 12시간마다 한 번씩 수동 청소가 필요했습니다. 각 청소 중단은 약 18~22분 동안 지속되어 유지 관리 작업량이 증가하고 컨베이어 가용성이 감소했습니다.

YUFENG 아이들러 롤러는 대칭형 이중 나선형 비행 구조를 채택합니다. 롤러가 회전하는 동안 나선형 표면은 잔여 끈적끈적한 물질을 지속적으로 제거하고 벨트 중앙에서 양쪽으로 유도합니다. 30일 동안 연속 작동한 후에도 롤러 표면에 눈에 띄는 물질 축적이 관찰되지 않았으므로 자주 수동으로 청소할 필요가 없습니다.

1. 대칭형 양방향 S자형 나선형 비행 설계

고강도 강철 나선형 플라이트는 벨트 접촉 궤적에 따라 정밀 용접됩니다. 양방향 나선형 구조는 균형 잡힌 측면 재료 미는 힘을 생성하여 컨베이어 벨트 고무층에 집중적인 마모나 손상을 일으키지 않고 끈적한 잔류물을 양쪽 벨트 가장자리로 균일하게 전달합니다.

2. 다층 미로 복합 밀봉 시스템

외부 고무 방진 링과 결합된 내부 3채널 나일론 래버린스 씰은 다단계 보호 구조를 만듭니다. 이 설계는 광산 먼지, 흙탕물 및 미세한 재가 베어링 공동으로 들어가는 것을 효과적으로 차단하여 재료 오염으로 인한 베어링 걸림 및 롤러 회전 막힘과 같은 일반적인 고장을 방지합니다.

3. 동심 균형추 분포 구조

자동화된 CNC 터닝 기술은 총 표시기 런아웃 0.3mm 내에서 롤러 파이프 동심도를 제어합니다. 최적화된 동적 밸런스 설계는 고속 컨베이어 작동 중 회전 진동 진폭을 0.8mm 이하로 유지하여 추가적인 벨트 장력 손실을 줄이고 컨베이어 시스템의 불필요한 에너지 소비를 줄입니다.

먼지, 진흙 방수 및 부식 방지 성능 테스트

환경 시뮬레이션 테스트 조건

YUFENG Spiral Return Idler Roller는 실외 야외 및 지하 습식 운반 환경을 위해 설계되었습니다. 씰링 및 내식성 성능은 전문적인 환경 시뮬레이션 테스트를 통해 검증되었습니다.

이 테스트에서는 고농도 미네랄 먼지 노출과 결합하여 시간당 9mm의 물 유속으로 지속적인 진흙탕 튀김을 시뮬레이션했습니다. 밀봉 신뢰성과 부식 방지 성능을 평가하기 위해 샘플을 이러한 가혹한 조건에서 연속 40분 동안 연속적으로 작동했습니다.

검증된 테스트 결과

테스트 후 베어링 캐비티는 물이나 먼지가 침투하지 않고 완전히 건조한 상태로 유지되었습니다. 용융 아연 도금 롤러 쉘과 나선형 날개는 벗겨짐이나 표면 손상 없이 부식 방지 코팅을 그대로 유지했습니다. 테스트 후 베어링 회전 저항은 3%만 증가했으며 롤러 스톨이나 회전 실패는 관찰되지 않았습니다.

이러한 안정적인 밀봉 및 부식 방지 성능을 통해 YUFENG Idler Roller는 비가 오는 노천 항구, 물이 풍부한 지하 광산 및 시멘트 공장 분무 세척 환경에서 안정적으로 작동할 수 있습니다. 이 설계는 녹, 자재 축적 및 베어링 손상으로 인한 가동 중단 위험과 교체 비용을 효과적으로 줄여줍니다.

지능형 편차 방지 및 효율적인 운영 비교

지속적인 현장 로딩 및 작동 테스트를 통해 YUFENG 나선형 리턴 아이들러 롤러는 일반 부드러운 리턴 아이들러보다 40% 더 높은 종합적인 작동 효율성을 실현했으며 구체적인 비교 데이터는 아래 표에 나와 있습니다.

성과지수	보통의 부드러운 복귀 아이들러	YUFENG 나선형 리턴 아이들러 롤러
표면 구획/기능적 구조	단일 매끄러운 강관, 보조 기능 구조 없음	대칭 이중 나선형 비행 + 통합 밀봉 베어링 하우징, 다기능 복합 구조
수동 청소 간격	8~12시간 근무(강제 종료 청소)	연속 근무일 ≥30일(필수 청소 없음)
벨트 편차 주파수	끈적끈적한 물질 부하 시 하루 6~8회	영업일 기준 7일마다 1회 이하
단일 청소 가동 중지 시간 소비	정류장당 18~22분	매일 청소 중단 시간 0분
진흙탕 조건에서 베어링 서비스 수명	8,000~12,000 근무 시간	30,000~50,000 근무 시간
벨트 표면 마모 정도	심한 국부 압흔 및 고무 벗겨짐	균일한 약간의 접촉 마모, 집중된 긁힘 손상 없음

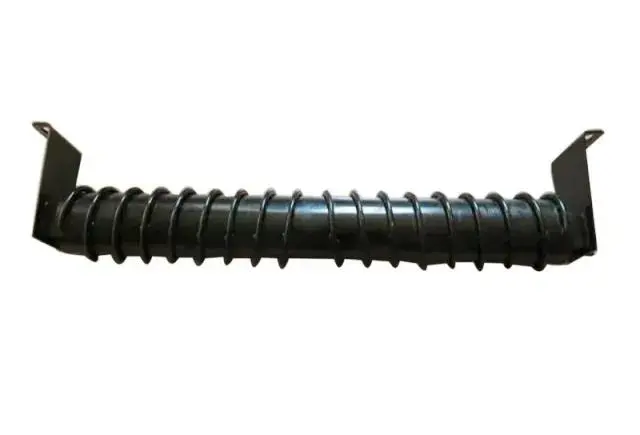

Spiral Return Idler Roller

검증된 표준 제품 기술 매개변수

1. 롤러 쉘 원료

YUFENG 아이들러 롤러는 Q235 고정밀 이음매 없는 ERW 탄소강 파이프를 롤러 쉘 재료로 사용합니다. 각 파이프는 생산 전에 엄격한 원자재 검사를 거쳐 용융 아연 도금 부식 방지 처리를 거쳐 내마모성, 내 충격성 및 장기적인 실외 및 지하 작동 신뢰성을 향상시킵니다.

2. 컨베이어 벨트 폭 범위 일치

표준 아이들러 롤러는 400mm에서 2000mm까지의 컨베이어 벨트 폭을 지원하며 경량, 중형 및 대형 자재 이송 시스템을 포괄합니다.

3. 표준 롤러 외경 옵션

사용 가능한 표준 롤러 직경에는 Φ89mm, Φ108mm, Φ133mm, Φ159mm, Φ168mm 및 Φ219mm가 포함됩니다. 컨베이어 구조 및 작동 요구 사항에 따라 특수 직경 맞춤화가 가능합니다.

4. 단일 롤러 정하중 용량

최대 단일 롤러 정적 하중 용량은 1500kg에 달하며 광물 광석, 석탄 및 벌크 산업 자재와 같은 무거운 물질을 처리하는 장거리 운반 시스템의 요구 사항을 충족합니다.

5. 컨베이어 벨트 두께 일치

롤러는 표준 고무 컨베이어 벨트, 내화성 광산 벨트 및 내마모성 시멘트 운반 벨트를 포함하여 3mm ~ 18mm 두께 범위의 컨베이어 벨트와 호환됩니다.

6. 작동 온도 적응 범위

YUFENG Spiral Return Idler Roller는 -40°C ~ +65°C에서 안정적인 작동을 유지하므로 저온 야외 광산 환경 및 고온 산업 생산 라인에 적합합니다.

7. 표준 단일 롤러 순중량

표준 순중량은 롤러 직경, 유효 길이 및 구조 구성에 따라 6.2kg ~ 28.7kg입니다.

8. 표준 베어링 구성

롤러는 낮은 회전 저항, 열팽창 허용 오차 및 유지 보수가 필요 없는 그리스 충진 기능을 갖춘 C3 클리어런스 ZZ 실드 깊은 홈 볼 베어링을 채택하여 서비스 주기 전반에 걸쳐 안정적인 작동을 지원합니다.

실제 산업 사용자 현장 적용 사례

1. 지하탄광 리턴컨베이어 적용

지하 탄광 고객은 이전에 젖은 석탄 점액과 암석 가루 축적으로 인해 자주 반환 아이들러 막힘을 경험했습니다. 이러한 고장으로 인해 벨트 이탈, 반복적인 생산 중단 및 높은 수동 청소 비용이 발생했습니다.

기존 리턴 아이들러를 YUFENG 아이들러 롤러로 교체한 후 컨베이어 시스템은 6개월 동안 지속적으로 작동했습니다. 일일 수동 청소 교대근무가 사라졌고, 벨트 편차 결함이 70% 이상 감소했으며, 월별 아이들러 교체 비용이 55% 이상 절감되었습니다. 이 솔루션은 또한 빈번한 수동 장비 청소로 인해 발생하는 지하 유지 관리 안전 위험을 줄였습니다.

2. 연안항 벌크 광물 컨베이어 적용

지속적인 비 노출과 해염 안개 조건에서 운영되는 해안 광석 터미널은 이전에 급격한 롤러 부식과 광물 분말 축적으로 어려움을 겪었습니다. 기존의 매끄러운 복귀 아이들러는 값비싼 컨베이어 벨트를 긁는 표면 축적을 일으켰습니다.

용융 아연 도금 쉘과 자체 세척 나선형 구조를 갖춘 YUFENG 나선형 리턴 아이들러 롤러를 채택한 후 재료 접착 문제가 크게 감소했습니다. 공급된 롤러 한 배치는 교체 없이 8개월 이상 지속적으로 작동하여 가혹한 해양 환경에서도 안정적인 성능을 유지했습니다.

3. 시멘트 공장 끈적한 재 운반 응용

대규모 시멘트 생산 기지는 축축한 클링커 재로 인해 심각한 리턴 롤러 접착 문제에 직면했습니다. 교체하기 전에 유지보수 팀은 매 교대마다 리턴 롤러를 수동으로 청소해야 했기 때문에 노동력 소모가 심하고 컨베이어 가동 중단 시간이 자주 발생했습니다.

YUFENG 아이들러 롤러를 설치한 후 나선형 구조는 작동 중에 쌓인 재를 자동으로 제거합니다. 청소 인건비는 약 2/3로 절감되었으며, 벨트 마모 감소로 컨베이어 벨트 서비스 수명이 연장되었습니다.

Spiral Return Idler Roller

5가지 핵심 경쟁 우위

1. 실제 산업현장에서 검증된 성능

모든 청소 효율성, 편차 방지 성능 및 서비스 수명 데이터는 지속적인 산업용 컨베이어 작동 테스트를 통해 검증됩니다. YUFENG은 이론적인 매개변수보다는 실제 응용 성능에 중점을 둡니다.

2. 대칭형 이중나선형 자가세정구조

양방향 나선형 디자인은 균형 잡힌 벨트 접촉을 유지하면서 끈끈한 물질을 지속적으로 제거합니다. 이는 벨트 편향 빈도를 줄이고, 국부적인 벨트 마모를 방지하며, 습하고 끈적한 재료 조건에서 운반 안정성을 향상시킵니다.

3. 다중 채널 밀봉 및 부식 방지 보호

미로 복합 밀봉과 용융 아연 도금 표면 보호 기능이 결합되어 먼지, 흙탕물, 부식성 물질로 인해 내부 베어링이 손상되는 것을 방지하여 장기간 유지 관리가 필요 없는 작동을 지원합니다.

4. 운영 비용 절감을 위한 통합 설계

YUFENG Spiral Return Idler Roller는 자재 축적, 청소 빈도, 롤러 교체 및 벨트 손상을 줄여 고객이 총 컨베이어 유지 관리 비용을 낮추고 생산 효율성을 향상시키는 데 도움을 줍니다.

5. 전문 공장 품질 관리

YUFENG는 ISO9001 품질 관리 표준에 따라 자동화된 절단, 용접, 조립 및 테스트 작업장을 운영합니다. 완성된 모든 롤러는 출하 전 동심도 테스트, 회전 저항 테스트, 실링 성능 검증 등의 검사를 거칩니다.

Spiral Return Idler Roller

적합한 산업 응용 시나리오

1. 광산 컨베이어 시스템

리턴 벨트 접착이 자주 발생하는 젖은 석탄 점액, 맥석 분말 및 진흙 광물 물질을 운반하는 지하 및 노천 탄광에 적합합니다.

2. 연안항 대량 자재 운반

염무 부식 위험이 있는 습한 해양 환경에서 운송되는 광물 분말, 철광석, 모래 및 기타 벌크 재료용으로 설계되었습니다.

3. 시멘트, 야금 및 화력 산업

기존의 리턴 롤러에 쉽게 쌓이는 점착성 재, 클링커 잔여물, 용광로 슬래그 및 기타 산업 자재에 적용 가능합니다.

4. 광물 처리 및 골재 공장

지속적인 자체 청소 성능이 필요한 젖은 진흙, 모래 골재 및 광물 처리 운반 시스템에 적합합니다.

5. 접착 문제가 자주 발생하는 컨베이어 시스템

재료 축적, 벨트 편차, 빈번한 청소 요구 사항 및 짧은 롤러 서비스 수명으로 인해 어려움을 겪는 모든 리턴 컨베이어 섹션에 이상적입니다.

왜 YUFENG을 선택합니까?

전문 제조업체의 신뢰할 수 있는 자가 세척 컨베이어 솔루션

YUFENG Spiral Return Idler Roller는 정밀 나선형 구조 기술, 검증된 산업 응용 경험 및 표준화된 공장 품질 관리를 통합합니다. 끈끈한 자재 운반 환경을 위해 설계된 이 제품은 자재 축적을 방지하고 벨트 이탈 문제를 줄이며 계획되지 않은 컨베이어 가동 중단 시간을 최소화하는 데 도움이 됩니다.
