광산 및 대량 자재 처리 시스템을 위한 선도적인 컨베이어 아이들러 프레임 제조업체

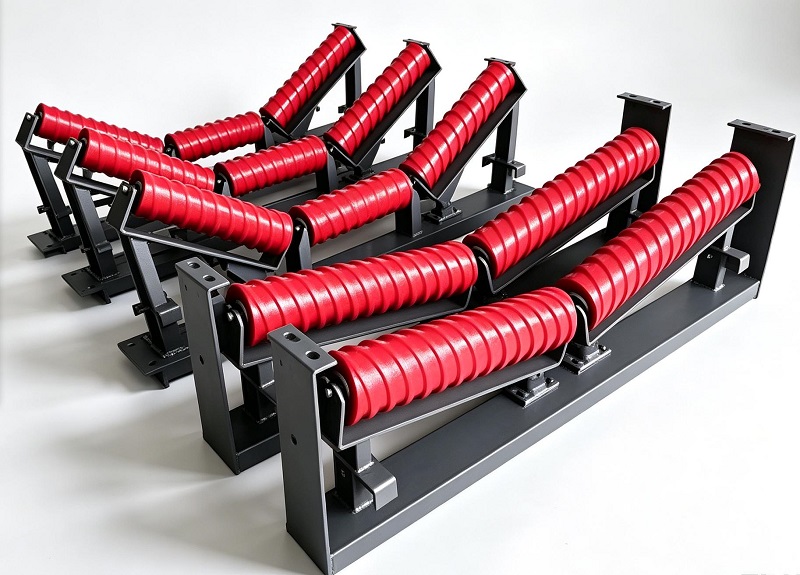

여물통 아이들러 프레임

트러프 아이들러 프레임은 주로 벨트 컨베이어의 운반측에 설치됩니다. 3개의 롤러 구조는 벌크 자재를 지지하고 운반 용량을 증가시키는 홈통 모양을 형성합니다. 표준 홈통 각도에는 20°, 30°, 35° 및 45°가 포함됩니다.

이 유형은 지속적인 자재 지원이 필요한 탄광, 골재 공장, 시멘트 공장 및 벌크 자재 운송 시스템에 일반적으로 사용됩니다.

아이들러 프레임 반환

리턴 아이들러 프레임은 컨베이어 시스템의 리턴 측에 설치되어 자재 배출 후 빈 벨트를 지지합니다. 간단한 구조로 충분한 강성을 제공하며 편리한 롤러 교체 및 정기 점검이 가능합니다.

리턴 섹션은 운반 섹션에 비해 하중이 적기 때문에 일반적으로 전체 컨베이어 구조 무게를 줄이기 위해 경량 설계가 선택됩니다.

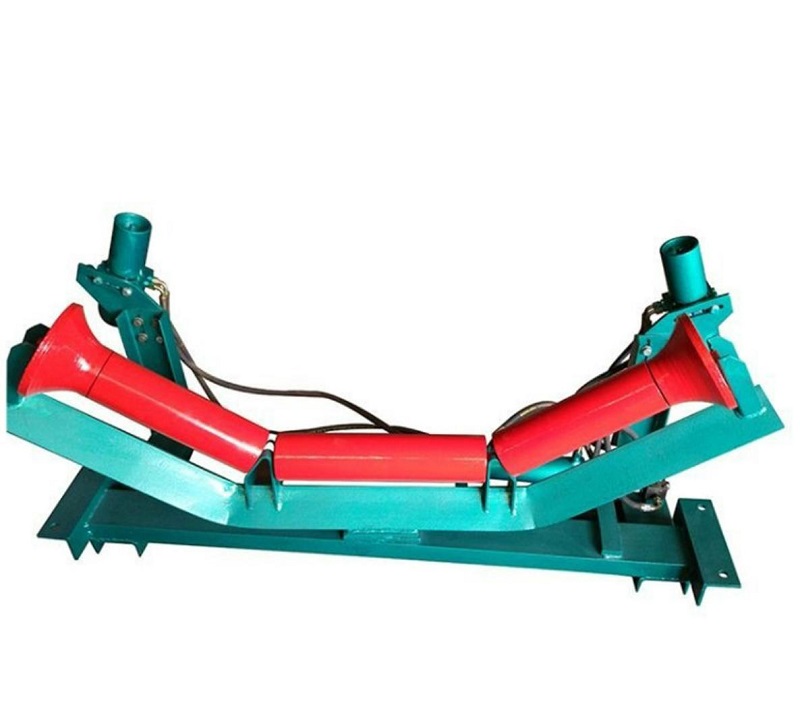

자동 정렬 아이들러 프레임

자동 정렬 아이들러 프레임은 작동 중 벨트 편차를 수정하도록 설계되었습니다. 벨트 움직임이 중심선에서 멀어지면 회전 지지 메커니즘이 유도력을 생성하여 정상적인 벨트 추적을 복원합니다.

벨트의 흔들림이 자주 발생할 수 있는 장거리 컨베이어, 이송 지점 및 응용 분야에 적합합니다.

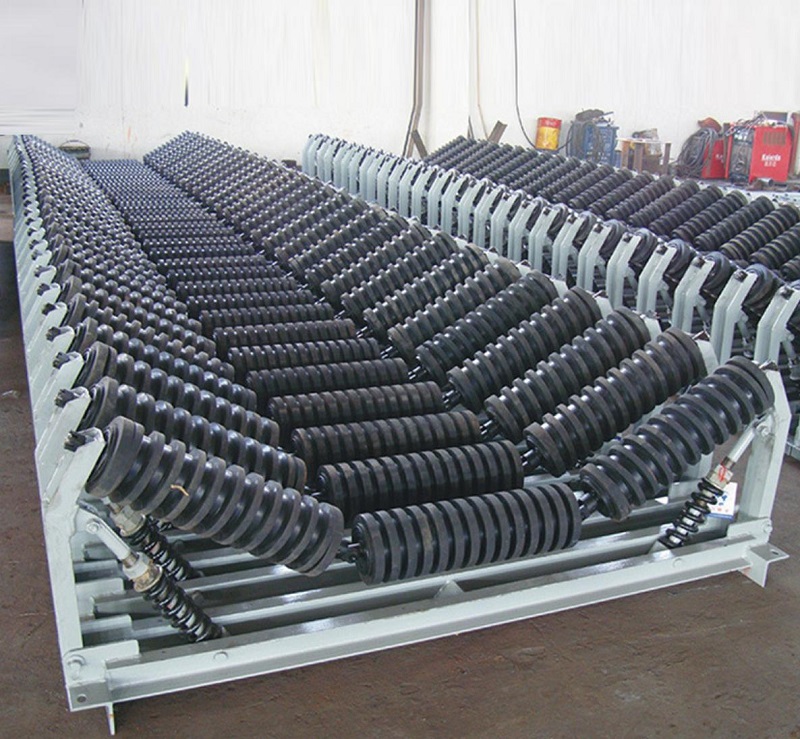

임팩트 아이들러 프레임

임팩트 아이들러 프레임은 강한 재료 충격에 노출되는 부위를 위해 강화된 강철 구조를 채택합니다. 일반적으로 대형 광석, 석탄 또는 골재가 컨베이어 벨트에 떨어지는 공급 지점에 설치됩니다.

강화된 구조는 임팩트 롤러와 함께 작동하여 하중 충격을 흡수하고 가혹한 조건에서 변형 위험을 줄입니다.

매달린 H형 프레임

매달린 H형 아이들러 프레임은 전통적인 기초 장착이 필요 없는 행잉 설치 방식을 사용합니다. 모듈식 설계로 인해 제한된 공간에서 더 쉽게 조정하고 설치할 수 있습니다.

이는 설치 유연성이 중요한 지하 광산 터널, 이동식 컨베이어 및 프로젝트에 일반적으로 사용됩니다.

아연 도금 아이들러 프레임

실외 또는 부식성 작업 환경을 위해 YUFENG은 용융 아연 도금 아이들러 프레임을 제공합니다. 아연 도금된 표면은 녹 저항성을 향상시키고 해안 항구, 화학 공장 및 야외 야적장에서 사용 수명을 연장하는 데 도움이 됩니다.

설치 및 시운전 안내서

고정 프레임 설치

트러프 및 리턴 아이들러 프레임의 경우 프레임을 컨베이어 빔에 설치하고 모든 고강도 볼트를 조입니다. 동일한 컨베이어 섹션에 설치된 프레임은 평행을 유지하고 컨베이어 중심선과 정렬되어야 합니다.

프레임을 고정한 후 아이들러를 설치하고 롤러가 비정상적인 저항 없이 원활하게 회전하는지 확인하십시오.

자동 정렬 프레임 설치

자동 정렬 프레임은 컨베이어 설계 요구 사항에 따라 적절한 간격으로 설치되어야 합니다. 회전 메커니즘은 유연성을 유지해야 하며 설치 중에 잠겨서는 안 됩니다.

시운전 후 벨트 트래킹 성능을 관찰하고 자체 수정 기능이 제대로 작동하는지 확인하십시오.

임팩트 프레임 설치

임팩트 아이들러 프레임은 낙하물이 강한 충격력을 발생시키는 자재 공급 지점에 설치되어야 합니다. 실제 적재 조건에 따라 강화된 고정 방법이 필요할 수 있습니다.

작동하기 전에 프레임이 똑바로 유지되고 변형되지 않는지 검사하십시오.

정기점검

정기적인 검사에는 용접 이음새, 볼트, 표면 코팅 상태 및 변형 가능성 등이 포함되어야 합니다. 느슨한 볼트는 즉시 조여야 하며, 손상된 프레임은 적시에 수리하거나 교체해야 합니다.

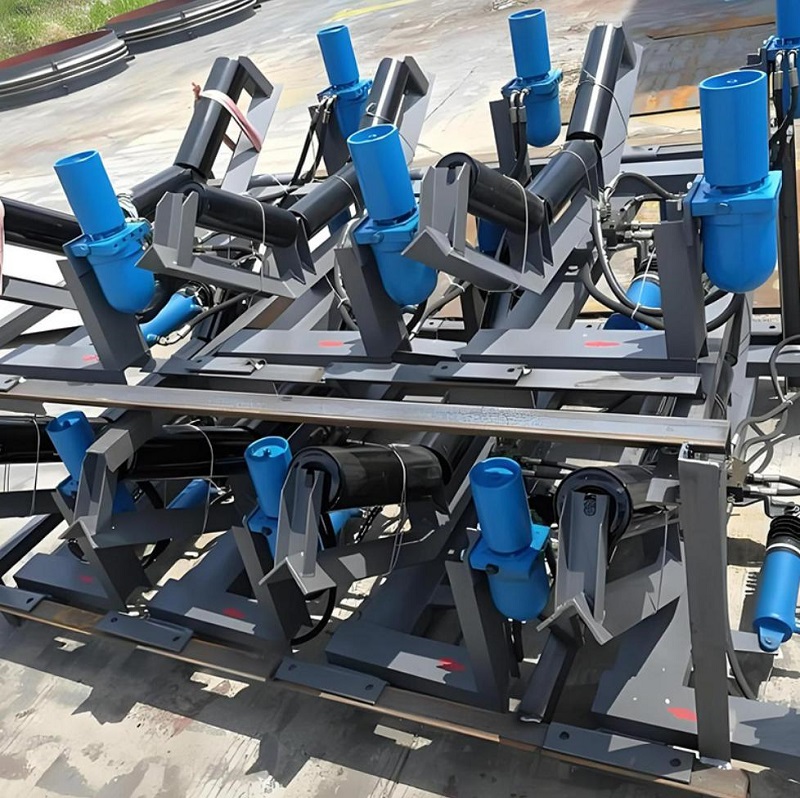

컨베이어 롤러 제품

지원 제품에는 트러프 아이들러, 리턴 아이들러, 임팩트 아이들러, 나선형 자체 청소 아이들러, 고무 디스크 리턴 아이들러 및 자동 정렬 아이들러가 포함됩니다.

컨베이어 액세서리

YUFENG는 컨베이어 성능 향상을 위해 컨베이어 임팩트 베드, 벨트 클리너, 스커트 고무, 내마모성 고무 시트 및 기타 액세서리를 공급합니다.

완벽한 컨베이어 벨트 솔루션

사용 가능한 컨베이어 벨트에는 EP 패브릭 컨베이어 벨트, 스틸 코드 컨베이어 벨트, 광산 PVC/PVG 솔리드 우븐 벨트 및 쉐브론 클리트 벨트가 포함됩니다.

철강 소재

메인 프레임은 표준 응용 분야에는 Q235B 탄소강을 사용하고 더 높은 부하 용량이 필요한 고강도 컨베이어 프로젝트에는 Q355B 고강도 저합금강을 사용합니다.

표면 처리

사용 가능한 표면 처리에는 정전식 에폭시 스프레이 페인팅과 용융 아연 도금이 포함됩니다. 고객은 운영 환경에 따라 적절한 보호를 선택할 수 있습니다.

패스너 및 용접 재료

고강도 등급 8.8 볼트, 스프링 와셔 및 풀림 방지 너트를 사용하여 안정적인 조립이 가능합니다. 용접 재료는 구조적 강도를 보장하기 위해 모재 요구 사항에 따라 선택됩니다.

표준 및 인증

자주 묻는 질문

올바른 아이들러 프레임 유형을 어떻게 선택합니까?

선택은 컨베이어 섹션, 자재 부하, 충격 수준 및 작업 환경에 따라 달라집니다. 트러프 프레임은 운반 섹션에 사용되고, 리턴 프레임은 빈 벨트를 지지하며, 임팩트 프레임은 적재 영역에 권장됩니다.

YUFENG은 도면에 따라 아이들러 프레임을 사용자 정의할 수 있습니까?

예. YUFENG은 고객 도면 및 컨베이어 요구 사항에 따라 프레임 치수, 장착 구멍, 설치 방법 및 표면 처리를 맞춤화할 수 있습니다.

YUFENG 아이들러 프레임에는 어떤 재료가 사용됩니까?

표준 프레임은 Q235 탄소강을 사용하는 반면, Q355 고강도강은 중부하 작업에 사용할 수 있습니다. 표면 보호에는 스프레이 페인팅이나 용융 아연 도금이 포함될 수 있습니다.

YUFENG 프레임은 CEMA 컨베이어 시스템과 호환됩니까?

예. YUFENG은 TD75, DT II(A), CEMA 및 국제 적용을 위한 관련 컨베이어 시스템 요구 사항에 따라 아이들러 프레임을 설계합니다.

YUFENG은 어떤 인증서를 제공할 수 있나요?

YUFENG는 프로젝트 요구 사항에 따라 ISO9001:2015, CE, SGS 검사 보고서 및 관련 기술 문서를 제공할 수 있습니다. 또한 제품은 CEMA 표준을 참조하여 제조되며 MSHA 및 TUV 관련 프로젝트 요구 사항을 지원할 수 있습니다.
